Sistema de Montaje Solar VEKTOR21 / Estructura Ajustable Aluminio AL6005-T5 / Patas Frontales y Ajustables / Bases Cemento Personalizables / Ángulos 10°-30° / Torque 11-13 Nm | VEKTOR21

https://ssmadretierra.com/web/image/product.template/22093/image_1920?unique=308dd89

Marca: EPCOM
Modelo: VEKTOR21
• Sistema modular en aluminio AL6005-T5 de alta resistencia
• Patas ajustables con ángulos de 10° a 30°
• Bases de cemento personalizables según ángulo de instalación
• Torque de 11-13 Nm para fijación precisa
• Sujetadores finales ajustables de 25-40 mm
• Diseño expansible para configuraciones flexibles y proyectos específicos

$ 3,411.84 más IVA 3411.84 MXN $ 3,411.84

Stock disponible: 500.0

$ 3,411.84

    Esta combinación no existe.

    epcom Power Line modelo: VEKTOR21

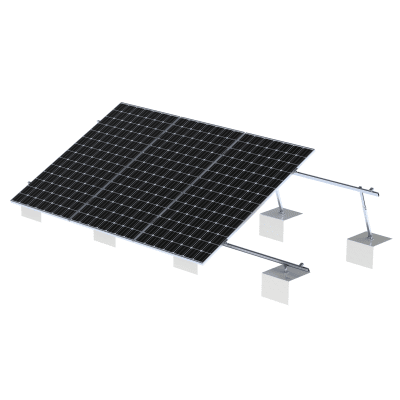

    El sistema de montaje solar VEKTOR21 es una estructura modular diseñada para instalaciones fotovoltaicas en techos planos, fabricada principalmente en aluminio AL6005-T5 de alta resistencia. El sistema ofrece ajustabilidad angular desde 10° hasta 30° mediante patas traseras ajustables que modifican su longitud según el ángulo seleccionado. Incluye componentes de fijación en acero inoxidable SS304 y bases de cemento personalizables según el ángulo de instalación. El diseño modular permite configuraciones flexibles y expansiones según requerimientos específicos del proyecto, garantizando estabilidad estructural y durabilidad en exteriores.

    Características Generales

    • Tipo: Sistema de montaje solar para techos planos
    • Material Estructural: Aluminio AL6005-T5
    • Material Fijación: Acero inoxidable SS304
    • Rango Angular: 10° - 30° ajustable
    • Modularidad: Sistema expandible y configurable
    • Aplicación: Instalaciones fotovoltaicas residenciales y comerciales
    Componentes del Sistema
    • SunRack Rail 21: Perfil principal de aluminio
    • Mid Clamp: Abrazadera intermedia aluminio
    • End Clamp: Sujetador final ajustable 25-40mm
    • Front Leg Group: Pata delantera aluminio
    • Adjustable Leg Group: Pata trasera ajustable aluminio
    • Splice Connector Group: Conector de unión aluminio
    • Grounding Clip: Clip puesta a tierra SS304
    • Expansion Screw: Tornillo expansión SS304
    • Cable Clip: Clip para cables SS304
    • Earth Lug: Conector de tierra
    Especificaciones Técnicas
    • Torque End Clamp: 11 N·m
    • Torque Adjustable Leg: 13 N·m
    • Torque T-Bolt: 11 N·m
    • Torque Grounding: 11 N·m
    • Rango End Clamp: 25-40 mm (30/35 mm marcados)
    • Holgura Expansión: 3-5 mm en uniones
    • Perforación: Ø10 mm x 50 mm profundidad
    • Distancia Tornillos: 76 mm entre front/back feet
    • Longitud Patas: 423-690 mm según ángulo

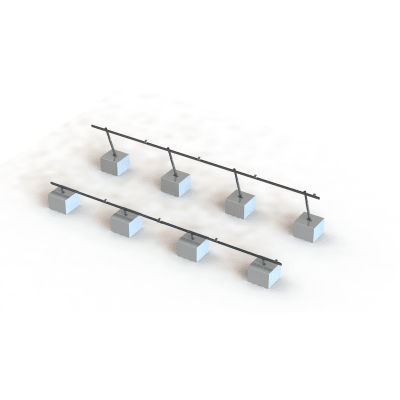

    Dimensiones y Ángulos
    • Ángulo 10°: Pata 423 mm / Base 450x450x450 mm
    • Ángulo 15°: Pata 447 mm / Base 450x450x450 mm
    • Ángulo 20°: Pata 580 mm / Base 500x500x500 mm
    • Ángulo 25°: Pata 690 mm / Base 550x550x500 mm
    • Ángulo 30°: Base 550x550x550 mm
    • Distancias Soporte: 1300-1400 mm entre puntos
    • Tornillos Utilizados: M8*55, M8*20, M8*25 T-Bolt, M8*18
    Herramientas Requeridas
    • Guantes de protección
    • Herramienta eléctrica (taladro)
    • Llave inglesa ajustable
    • Cinta métrica
    • Taladro 10 mm
    • Llave torque (11-13 N·m)
    Instalación y Montaje
    • Preinstalación: Patas ajustables con tornillos M8
    • Línea Guía: Marcado rojo para colocación tuerca
    • T-Bolt: Insertar en ranura SR21, girar 90°
    • Conectores Riel: Holgura 3-5 mm entre uniones
    • Tornillo Allen: M8 para ajuste uniones riel
    • Puesta Tierra: 2 conectores por montaje
    Contenido del Paquete
    • SunRack Rail 21 (perfiles principales)
    • Mid Clamp (abrazaderas intermedias)
    • End Clamp (sujetadores finales)
    • Front Leg Group (patas delanteras)
    • Adjustable Leg Group (patas ajustables)
    • Splice Connector Group (conectores unión)
    • Grounding Clip (clips tierra)
    • Expansion Screw (tornillos expansión)
    • Cable Clip (clips cable)
    • Earth Lug (conectores tierra)
    • Tornillos M8 varios tamaños

    FICHA TÉCNICA
