  3. Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz. | UNAT-20
Tarifa Normal

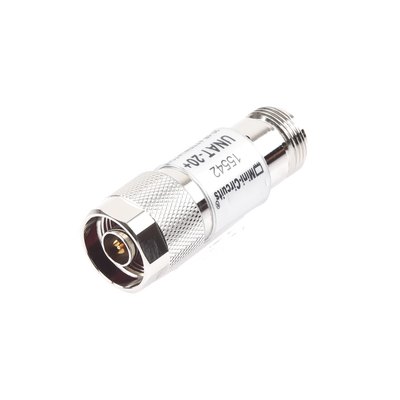

Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz. | UNAT-20

https://ssmadretierra.com/web/image/product.template/5536/image_1920?unique=068c0c8

Marca: MINI CIRCUITS
Modelo: UNAT-20
• Atenuador de 20 dB con precisión ±0.3 dB
• Soporta potencia máxima de 0.5 W
• Conectores N macho-hembra para fácil integración
• Rango de frecuencia DC-6 GHz amplio
• VSWR optimizado: 1.75:1 a 1.30:1
• Diseño compacto y construcción unibody robusta

$ 1,712.70 más IVA 1712.7 MXN $ 1,712.70

Stock disponible: 11.0

$ 1,712.70

    Esta combinación no existe.

    Características Principales

    • Atenuador de 20 dB para reducción precisa
    • Soporta hasta 0.5 W de potencia
    • Conectores tipo N macho-hembra
    • Rango de operación CD-6 GHz
    • Compatible con múltiples aplicaciones de radiofrecuencia
    Especificaciones Eléctricas
    • Rango de frecuencia: DC-6000 MHz
    • Atenuación: 20±0.3 dB
    • Flatness: 0.45 dB (DC-3 GHz), 0.45 dB (3-4.5 GHz), 0.40 dB (4.5-6 GHz)
    • Potencia máxima: 0.5 W
    • VSWR: 1.75:1 (DC-3 GHz), 1.25:1 (3-4.5 GHz), 1.30:1 (4.5-6 GHz)
    Especificaciones Mecánicas
    • Conectores: N-Type macho-hembra
    • Impedancia: 50Ω
    • Temperatura de operación: -45°C a 100°C
    • Temperatura de almacenamiento: -55°C a 100°C
    • Peso: 72.5 gramos
    Aplicaciones
    • Ajuste de nivel de señal
    • Emparejamiento de impedancia
    • Sistemas de comunicación RF
    • Instrumentación de medición RF
    Características Adicionales
    • Construcción rígida tipo unibody (CASE STYLE: FF779)
    • Disponibilidad inmediata
    • Bajo costo
    • Compliant con RoHS
    Datos Típicos
    • Atenuación a 10 MHz: 20.00 dB
    • Atenuación a 1000 MHz: 20.21 dB
    • Atenuación a 6000 MHz: 19.74 dB
    • VSWR a 10 MHz: 1.00:1
    • VSWR a 6000 MHz: 1.29:1
