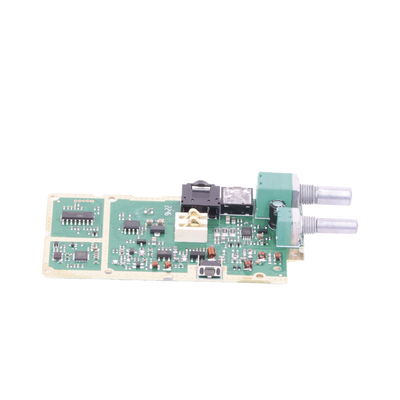

TABLILLA P/ TX600 | TX600BOARD

Marca: TXPRO
Modelo: TX600BOARD
• Diseño de 8 capas con numeración 1-8
• Componentes montados en posición 1L estándar
• Incluye circuito de audio UTC2822D
• Frecuencia de operación de 1 MHz
• Tensión de operación de 7.4V (BT1)
• Control de volumen y selección de canales

$ 286.83 más IVA 286.83 MXN $ 286.83

Stock disponible: 109.0

$ 286.83

Esta combinación no existe.

AÑADIR AL CARRITO

Descripción

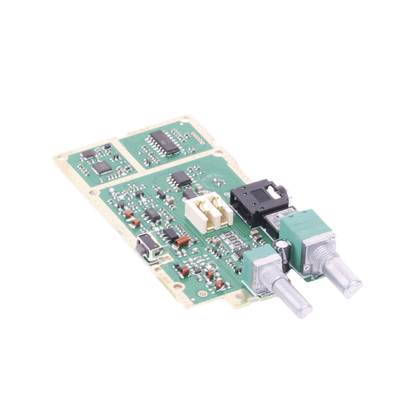

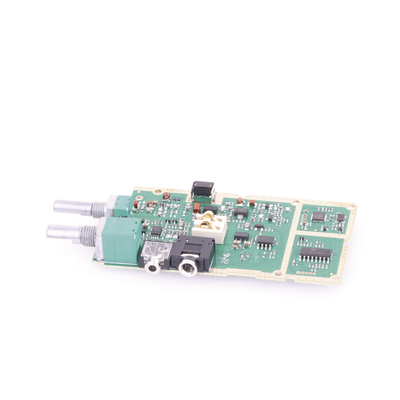

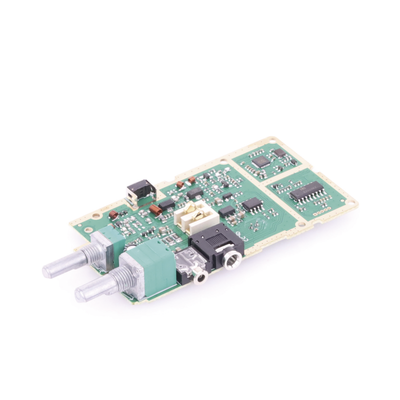

Tarjeta de reparación para radios TX-600
Diseñada específicamente para modelo TX600BOARD
Incluye componentes electrónicos esenciales
Equipada con potenciómetros de volumen y selector de canales

Especificaciones Técnicas

Tamaño: A3
Tensión de operación: 7.4V (BT1)
Frecuencia de operación: 1 MHz
Incluye circuito de audio (U6 UTC2822D)
Componentes de filtrado RF (L9 18NH/CH, L10 12NH/CH)
Regulador de voltaje (HTL7G06S006P)

Componentes Principales

Microcontrolador: U4 H87F5104(4818)
Amplificador de audio: UTC2822D
Transistor RF: Q3 2SK3078
Diodos: D6, D7 CL-LED, DTC114EE
Potenciómetros: R33 1M, R34 220K, R35 68K
Conectores: J1 Phonejack Stereo 3.5mm, J2 Phonejack Stereo 2.5mm

Características de Diseño

Diseño de 8 capas con numeración 1-8
Pistas de señalización claramente identificadas
Componentes montados en posición 1L
Espaciado estandarizado para fácil instalación
Diseño compacto y eficiente

Conectividad

Entrada de antena (E1)
Conector de batería (BT1 7.4V)
Salida de audio (LS1)
Conector de programación (P1 5+3.3V)
Interfaz de control (KCS, NCS, ATADS)

Funcionalidades

Control de volumen ajustable
Selección de canales programable
Detección de baja batería (BAT_LOW)
Control de transmisión (TX_EN)
Control de recepción (RX_EN)
Función de encendido/apagado (SW1A, SW1B)
