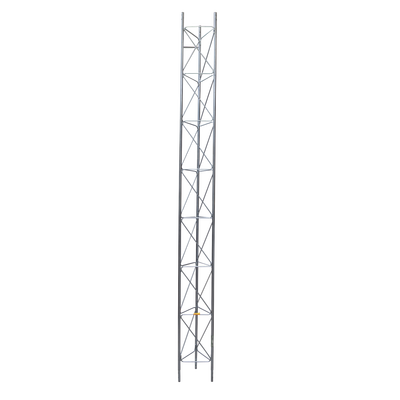

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas. | STZ-30
Marca: SYSCOM TOWERS
Modelo: STZ-30
• Cumple con norma ISO 9001:2015 de calidad
• Altura máxima 30 m, estructura de acero A-36
• Resistencia al viento hasta 200 km/h
• Galvanizado electrolítico según norma ASTMB-633
• Carga máxima 200 kg con evaluación ingeniería
• Diseño modular para fácil transporte e instalación
Puntos Destacados
- Producto elaborado bajo norma: ISO 9001:2015
- Cada uno de los tramos es fabricado por máquinaría de control numérico
- Incluye tornillería para su instalación
- Recomendado para Zonas Secas (35% humedad promedio o menos) y libres de agentes corrosivos como salitre u otros químicos que aceleren el proceso de oxidación
- Acorde a galvanizado electrolítico por norma: ASTMB-633
Características Físicas
- Carga Máxima: 200 Kg
- Altura Máxima: 30 m (10 tramos)
- Resistencia al Viento: 200 Km/hr
- Material: Tubo industrial 7/8' (Cal.18)
- Semiflecha (Zig-zag): Redondo 5/16'
- Niple: 10 cm
- Ancho de cara: 30 cm
- Peso: 12.5 Kg
- Dimensiones: 3 m de Longitud
- Material de estructura: Acero (A-36)
- Para recomendación de carga máxima se tiene que evaluar en conjunto con el departamento de ingeniería
- No se recomienda instalación de platos sin Radomo
- Protección anticorrosiva: Galvanizado por electrolisis (ASTMB-633)
Aplicación
- Sistemas Punto - Punto
- Sistema Punto - Multipunto
- Amplificación de señal celular
- Sistemas pararrayos
- Radios bases de repetición
- Puntos de monitoreo
- Iluminación
- Señalización auditiva de emergencia
- Y más
Notas técnicas destacadas
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- Toda antena de plato debe llevar como accesorio el radomo para reducir el arrastre del viento
- No se recomienda el uso de platos de más de 2 pies (60 cm) de diámetro en esta torre (revisar con ingeniería)
- El peso declarado es de los equipos sin accesorios y sin embalaje
- Se pueden adquirir las torres en kits completos VER KITS DE TORRES
Advertencia
- El galvanizado electrolítico no es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos como costas, presas o parques industriales con liberación de gases VER MAPA DE ÁREAS
- La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja)
- Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior
- El eliminar componentes básicos de instalación provocará inestabilidad o torsión excesiva en torre
- Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre
- Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA
