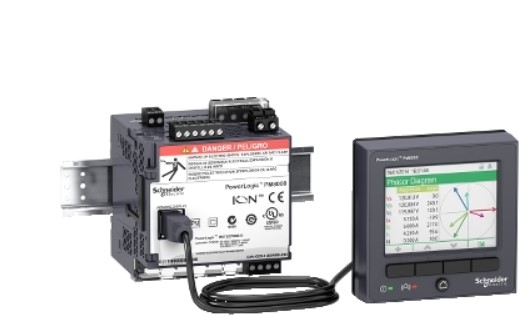

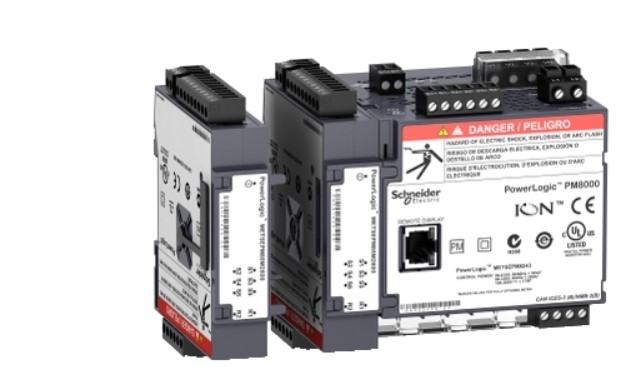

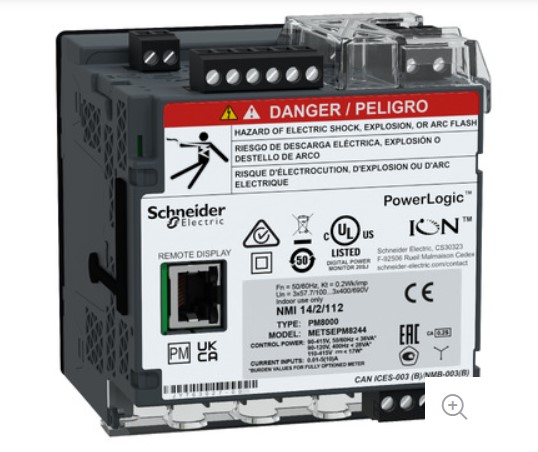

SSMELE PowerLogic PM8000 - PM8244 Montaje carril DIN+Pantalla Remota Mod: METSEPM8244

Marca: SCHNEIDER ELECTRIC
Cant. 1 pza
Modelo: METSEPM8244
Tiempo de Entrega: 19 a 20 semanas hábiles.

Datos Técnicos:
Tensión de alimentación
90...415 V CA 45...65 Hz +/- 10 %
110...415 V DC +/- 10 %
frecuencia de red
50 Hz
60 Hz
[In] corriente nominal
10 A
5 A
1 A
número de polos
3P
1P + N
3P + N
consumo de potencia en VA
16 VA 230 V CA
tipo de pantalla
Pantalla LCD remota
resolución de la pantalla
320 x 240 píxeles QVGA
velocidad de muestreo
256 muestras/ciclo
corriente de medición
50…10000 mA
tipo de entrada analógica
Tensión (impedance 5 MOhm)
Corriente (impedance 0.3 mOhm)
tensión de medida
57…400 V CA 42...69 Hz entre fase y neutro
100…690 V CA 42...69 Hz entre fases
frecuencia
42…69 Hz
número de entradas
3 digital 30 V CA
3 digital 60 V DC
precisión de medida
Corriente +/- 0.1 %
Tensión +/- 0.1 %
Energía activa +/- 0.2 %
clase de precisión
Clase 0,2S energía activa IEC 62053-22
Clase 0.2 energía activa ANSI C12.20
Clase 0.2 potencia activa IEC 61557-12
Clase 0.5S energía reactiva IEC 62053-24
Clase 0,5 factor de potencia IEC 61557-12
Clase 0.2 tensión IEC 61557-12
Clase 0.2 corriente IEC 61557-12
número de salidas :1 pulso
información mostrada
Tensión
Corriente
Frecuencia
Potencia
Consumo de energia
Distorsión armónica
protocolo de puerto de comunicaciones
Modbus RTU 116 kbauds 2 cables
ION 116 kbauds 2 cables
DNP3
IEC 61850
Modbus TCP/IP
Cadena Ethernet Modbus TCP / IP 10/100 Mbit/s
RSTP 801.1d 2004
Soporte del puerto de comunicación
Ethernet
Bornero de tornillo RS485
tipo de red de comunicación
IPv6 (Protocolo Internet)
registro de dados
Secuencia de registro de eventos
Registros de eventos
Valores instantáneos mín./máx.
Registros armónicos
Registros de alarmas
Sincronización GPS
Registros de la forma de onda
Registros de dados
Sellado de tiempo
Análisis de tendencias /previsión
Registro de picos y huecos de tensión
50 registradores de datos
capacidad de memoria :512 MB
servicios web
Página de inicio personalizable
Carga/desc. archivos por FTP
Carga/descarga de archivos mediante SFTP
Servidor web
Notificación de alarma por correo electrónico
Visualización de la forma de onda capturada (FTP)
Visualización de la forma de onda capturada (web)
Servidor HTTPS
servicio de comunicación
Notificación de correo electróSuporte RSTP
Sincronización de tiempo NTP DHCP
Sincronización horaria PTP Ciberseguridad
Protección por contraseña
Compatibilidad con el protocolo Syslog
Endurecimiento de puertos
Sólidos registros de seguridad
Activar/desactivar puertos de comunicación
tipo de montaje
Empotrado
Ajustable en clip
soporte de montaje
Carril DIN dispositivo de medida
Marco Pantalla remota
equipo suministrado
Pantalla remota
categoría de instalación: III
Construcción de seguridad:
400…690 V III IEC 61010-1 ed. 3
400…690 V III EN 61010-1 ed. 3
347…600 V III UL 61010-1 ed. 3
347…600 V III CSA C22.2 No 61010-1 ed. 3
normas
IEC 62053-22
IEC 62053-24
IEC 62052-11
IEC 61557-12
IEEE 1588
IEC 62586-2
IEC 61326-1
certificaciones de producto
CE
CULus
N998
anchura :90.5 mm
profundidad: 90.8 mm
altura :90.5 mm
peso del producto :528 gramo
Ambiente: compatibilidad electromagnética
Descarga electroestática conforming to IEC 61000-4-2
Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético conforming to IEC 61000-4-3
Prueba de inmunidad oscilatoria/ráfagas eléctrica conforming to IEC 61000-4-4
Prueba de inmunidad frente a sobretensión conforming to IEC 61000-4-5
Perturbaciones RF conducidas conforming to IEC 61000-4-6
Campo magnético a frecuencia eléctrica conforming to IEC 61000-4-8
Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11
Inmunidad ante ondas de impulso conforming to IEC 61000-4-12
Emisiones conducidas y radiadas conforming to EN 55022
Emisiones conducidas y radiadas conforming to EN 55011
Emisiones conducidas y radiadas conforming to FCC Part 16
Emisiones conducidas y radiadas conforming to ICES-003
Perturbaciones RF conducidas (2...150 Hz) conforming to CLC/TR 50579
Resistencia sobretensión conforming to IEEE C37.90.1
grado de protección IP
IP30 conforming to IEC 60529 humedad relativa 5…95 %
temperatura ambiente de funcionamiento -25…70 °C
temperatura ambiente de almacenamiento -40…85 °C
altitud máxima de funcionamiento: 3000 m
código de compatibilidad: PM850
Unidades emabalaje
Tipo de unidad de paquete 1
PCE
Número de unidades en empaque: 1
Paquete 1 Altura
13.800 cm
Paquete 1 Ancho: 14.000 cm
Paquete 1 Longitud: 36.800 cm
Peso del empaque (Lbs): 1.305 kg
Tipo de unidad de paquete 2: S03
Número de unidades en el paquete 2: 4
Paquete 2 Altura: 30.000 cm
Paquete 2 Ancho: 30.000 cm
Paquete 2 Longitud: 40.000 cm
Paquete 2 Peso: 6.212 kg
Tipo de unidad de paquete 3: P12
Número de unidades en el paquete 3 :32
Paquete 3 Altura :45.000 cm
Paquete 3 Ancho: 80.000 cm
Paquete 3 Longitud: 120.000 cm
Paquete 3 Peso: 61.696 kg
