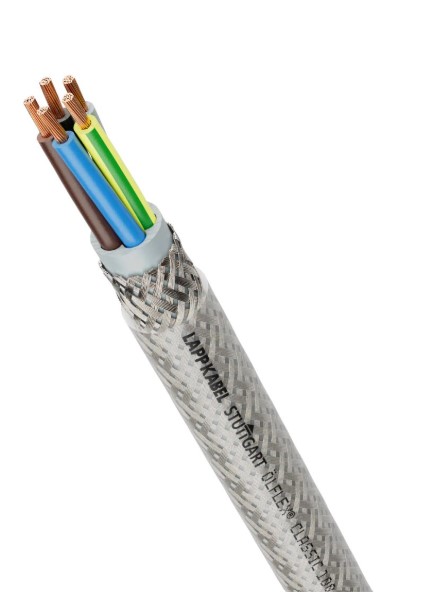

SSMELE Cable de fuerza y control;ÖLFLEX® CLASSIC 100 CY 450/750V 4G1,5 N.- de parte 00354593
Cable de fuerza y control; 4G1.5; U0/U: 450/750 V; PVC; Identificación del núcleo:
Colores; Blindado; Flexible.
Marca: LAPP
n.- de Parte:00354593
cantidad: 1 tramo ( incluye: 100mts)
Tiempo de Entrega: 9 semanas hábiles.
Descripcion:
Tipo de producto Cable de fuerza y control
Peso 204 kg/km
Índice del cobre 97 kg/km
Parámetros eléctricos
Voltaje nominal de instalación fija U0/U: 0,6/1 kV AC rms según IEC
Voltaje nominal U0/U: 450/750 V AC rms según IEC
Voltaje de prueba conductor/conductor 4 kV
Voltaje de prueba conductor /apantallamiento: 4 kV
Resistencia máx. del conductor a 20°C 13.3 Ω/km
Capacitancia de trabajo conductor /conductor (800 Hz), aprox. 113 nF/km
Capacitancia de trabajo del conductor /blindaje (800 Hz), aprox. 175 nF/km
Inductancia (800 Hz), aprox. 0.729 mH/km

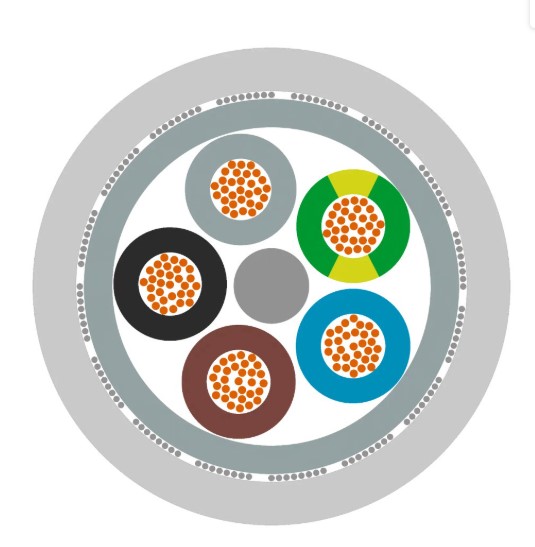

Diseño del producto:
Dimensiones del conductor 4G1.5
Sección nominal del conductor (métrico) 1.5 mm²
Material del conductor Cobre desnudo
Diseño del conductor IEC 60228 clase 5: hilo fino
Incluida la toma a tierra de protección Sí
Número de conductores 4
Tipo de trenzado Trenzado en capas
Blindado Sí
Tipo del blindado total Trenza de cobre estañado
Con armadura No
Diámetro exterior nominal 11.3 mm
Forma del cable Redondo
Material base del aislamiento del conductor Cloruro de polivinilo
Material básico de aislamiento del conductor, forma abreviada: PVC
Material básico de la funda interior Cloruro de polivinilo
material base funda interior, nombre abreviado: PVC
Características de producto:
Ámbito de aplicación Flexible Instalación fija
Para carga de torsión No
Radio de curvatura mínimo, estacionario 6 x diámetro exterior
Radio de curvatura mínimo en mm, instalación fija 67.8 mm
Radio mínimo de curvatura, movimiento ocasional 20 x diámetro exterior
Radio de curvatura mínimo en mm, flexión ocasional 26 mm
Temperatura, instalación fija -40 °C a 80 °C Temperatura máxima del conductor
Temperature, fixed installation max 80 °C
Temperature, fixed installation min -40 °C
Temperatura, uso móvil ocasional -5 °C a 70 °C Temperatura máxima del conductor
Temperature, occasionally moved max 70 °C
Temperature, occasionally moved min -5 °C
Retardante de flama Sí
Retardancia a la flama probada según IEC 60332-1-2
Resistente a radiación UV No
Resistente a los productos químicos Sí
Libre de halógenos No
Resistente al aceite No
Libre de PWIS Sí
Libre de PWIS según VDMA 24364-B2-
