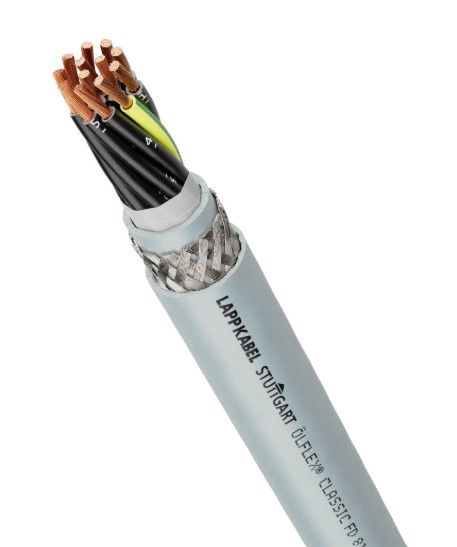

SSMELE Cable de fuerza y control; 7G1.5; Core-Line; ÖLFLEX® CLASSIC FD 810 CY N.- de parte: 0026253
Cable de fuerza y control; 7G1.5; Core-Line; U0/U: 300/500 V; PVC; Identificación del
núcleo: números; Blindado; Cadena portacables.
Marca: LAPP
N.- de parte: 0026253.
Cantidad: 1tramo (incluye: 100mts).
Tiempo de Entrega: 15 dias hábiles.
Peso 287 kg/km
Índice del cobre 145 kg/km
Clase de rendimiento Core-Line.
Parámetros eléctricos
Voltaje nominal U0/U: 300/500 V AC rms según IEC
Voltaje de prueba conductor/conductor 4 kV
Voltaje de prueba conductor /apantallamiento: 4 kV
Corriente nominal según VDE 0298-4
Resistencia máx. del conductor a 20°C 13.3 Ω/km
Capacitancia de trabajo conductor /conductor (800 Hz), aprox. 141 nF/km
Capacitancia de trabajo del conductor /blindaje (800 Hz), aprox. 219 nF/km
Inductancia (800 Hz), aprox. 0.635 mH/km

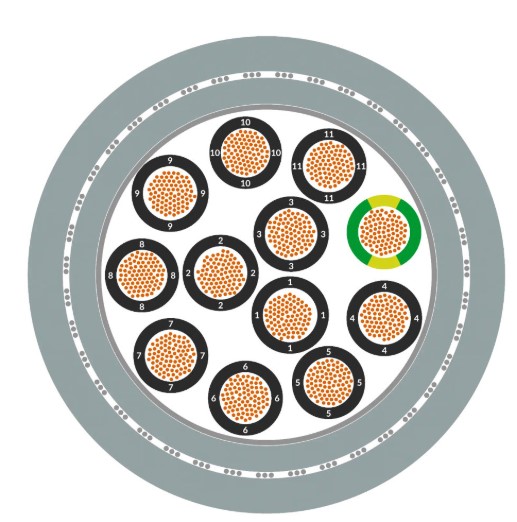

Diseño del producto:
Dimensiones del conductor 7G1.5
Sección nominal del conductor (métrico) 1.5 mm²
Material del conductor Cobre desnudo
Diseño del conductor IEC 60228 clase 6: hilo extrafino
Incluida la toma a tierra de protección Sí
Número de conductores 7
Tipo de trenzado Trenzado en capas
Envoltura sobre el trenzado Envoltura de fibra
Blindado Sí.
Tipo del blindado total Trenza de cobre estañado
Diámetro exterior nominal 12.7 mm
Forma del cable Redondo
Material base del aislamiento del conductor: Cloruro de polivinilo
Material básico de aislamiento del conductor, forma abreviada :PVC
Material básico de la funda interior Cloruro de polivinilo material base funda interior, nombre abreviado PVC
Color de la funda interior gris
Material base de la cubierta exterior Cloruro de polivinilo.
Características de producto
Ámbito de aplicación Cadena portacables Flexible
Para flexión continua Sí
Para carga de torsión No
Radio de curvatura mínimo, estacionario 4 x diámetro exterior
Radio de curvatura mínimo en mm, instalación fija: 50.8 mm
Radio mínimo de curvatura, flexión continua dinámica: 7,5 x diámetro exterior
Radio mínimo de curvatura en mm, flexión continua dinámica: 95.3 mm
Radio mínimo de curvatura, movimiento ocasional 7,5 x diámetro exterior
Radio de curvatura mínimo en mm, flexión ocasional 95.3 mm
Ciclos de flexión máximos 7,000,000
Distancia de recorrido máxima 20 m
Velocidad máxima de deslizamiento 5 m/s
Velocidad máxima no admitida 10 m/s
Aceleración máxima 20 m/s²
Temperatura, instalación fija -40 °C a 80 °C Temperatura máxima del conductor
Temperature, fixed installation max 80 °C
Temperature, fixed installation min -40 °C
Temperatura, uso móvil ocasional 0 °C a 70 °C Temperatura máxima del conductor
Temperature, occasionally moved max 70 °C
Temperature, occasionally moved min 0 °C
temperatura máx. del conductor, flexión continua dinámica 0 °C a 70 °C Temperatura máxima del conductor temperature, dynamic permanently moved max: 70 °C
temperature, dynamic permanently moved min: 0 °C
Retardante de flama Sí
Retardancia a la flama probada según IEC 60332-1-2
Resistente a radiación UV No
Libre de halógenos No
Resistente al aceite No
Libre de PWIS Sí
Libre de PWIS según VDMA 24364-B2-L
Superficie de la cubierta de baja adhesión Sí
