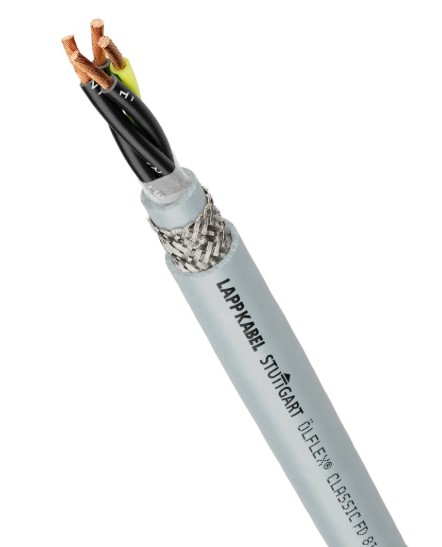

SSMELE Cable de fuerza y control; 4G1.5; Core-Line ÖLFLEX® CLASSIC FD 810 CY N.- parte: 0026251
Cable de fuerza y control; 4G1.5; Core-Line; U0/U: 300/500 V; PVC; Identificación del
núcleo: números; Blindado; Cadena portacables.
Marca: LAPP
N.- de parte: 0026251.
Canitidad: 1 tramo (incluye: 100mts).
Tiempo de entrega: 15 dias hábiles.
Tipo de producto Cable de fuerza y control
Peso 171 kg/km
Índice del cobre 91 kg/km
Clase de rendimiento Core-Line.
Parámetros eléctricos
Voltaje nominal U0/U: 300/500 V AC rms según IEC
Voltaje de prueba conductor/conductor 4 kV
Voltaje de prueba conductor /apantallamiento: 4 kV
Corriente nominal según VDE 0298-4
Resistencia máx. del conductor a 20°C 13.3 Ω/km
Capacitancia de trabajo conductor /conductor (800 Hz), aprox. 144 nF/km
Capacitancia de trabajo del conductor /blindaje (800 Hz), aprox. 223 nF/km
Inductancia (800 Hz), aprox. 0.635 mH/km

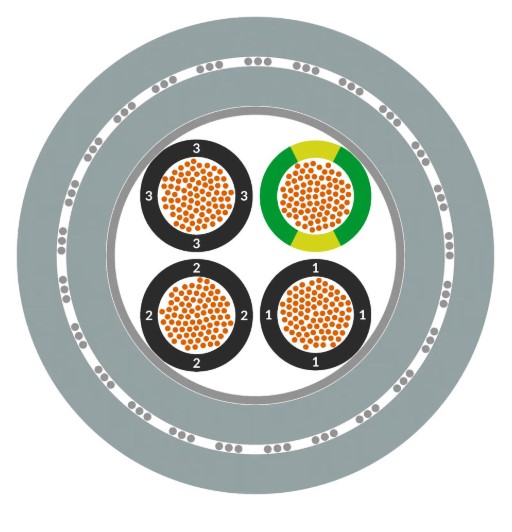

Diseño del producto
Dimensiones del conductor 4G1.5
Sección nominal del conductor (métrico) 1.5 mm²
Material del conductor Cobre desnudo
Diseño del conductor IEC 60228 clase 6: hilo extrafino
Incluida la toma a tierra de protección Sí
Número de conductores 4
Tipo de trenzado Trenzado en capas.
Características de producto
Ámbito de aplicación Cadena portacables
Flexible
Para flexión continua Sí
Para carga de torsión No
Radio de curvatura mínimo, estacionario 4 x diámetro exterior
Radio de curvatura mínimo en mm, instalación fija 39.6 mm
Radio mínimo de curvatura, flexión continua dinámica 7,5 x diámetro exterior
Radio mínimo de curvatura en mm, flexión continua dinámica 74.3 mm
Radio mínimo de curvatura, movimiento ocasional 7,5 x diámetro exterior
Radio de curvatura mínimo en mm, flexión ocasional 74.3 mm
Ciclos de flexión máximos 7,000,000
Distancia de recorrido máxima 20 m
Velocidad máxima de deslizamiento 5 m/s
Velocidad máxima no admitida 10 m/s
Aceleración máxima 20 m/s²
Temperatura, instalación fija -40 °C a 80 °C Temperatura máxima del conductor
Temperature, fixed installation max 80 °C
Temperature, fixed installation min -40 °C
Temperatura, uso móvil ocasional 0 °C a 70 °C Temperatura máxima del conductor
Temperature, occasionally moved max 70 °C.
Temperature, occasionally moved min 0 °C
temperatura máx. del conductor, flexión continua dinámica 0 °C a 70 °C Temperatura máxima del conductor temperature, dynamic permanently moved max 70 °C
temperature, dynamic permanently moved min 0 °C
Retardante de flama Sí
Retardancia a la flama probada según IEC 60332-1-2
Resistente a radiación UV No
Libre de halógenos No
Resistente al aceite No
Libre de PWIS Sí
Libre de PWIS según VDMA 24364-B2-L
Superficie de la cubierta de baja adhesión Sí
