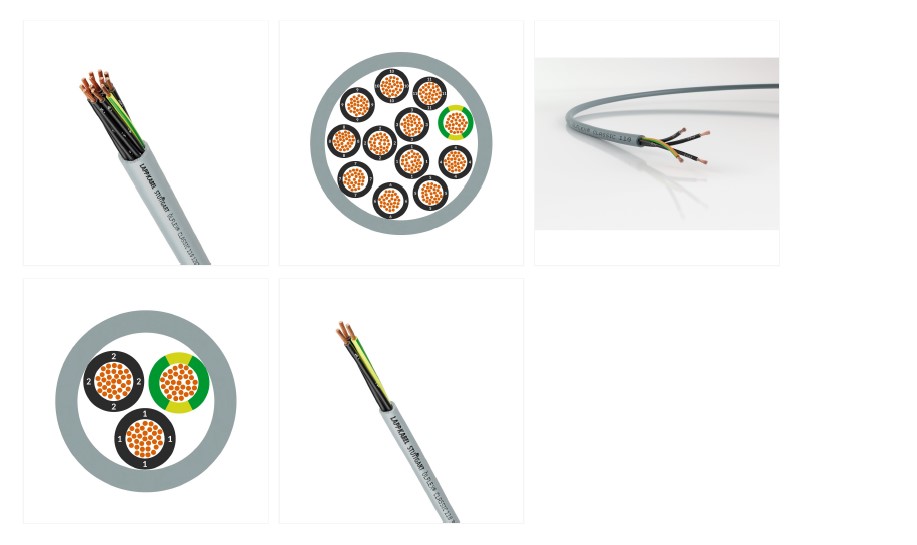

SSMELE Cable de fuerza y control; 3G1.5; U0/U: 300/500 V; ÖLFLEX® CLASSIC 110 3G1,5 N.- de parte: 1119303
Cable de fuerza y control; 3G1.5; U0/U: 300/500 V; PVC; Identificación del núcleo: números; Flexible; Número de registro VDE: 7030.
Marca: LAPP
N.- de parte: 1119303.
Cantidad: 1 tramo (incluye: 100mts)
Tiempo de Entrega: 3-5 dias hábiles.
Tipo de producto Cable de fuerza y control
Peso 83 kg/km
Índice del cobre 43 kg/km
Parámetros eléctricos
Voltaje nominal U0/U: 300/500 V AC rms según IEC
Voltaje de prueba 4 kV
Resistencia máx. del conductor a 20°C 13.3 Ω/km
Capacitancia de trabajo conductor /conductor (800 Hz), aprox. 119 nF/km
Inductancia (800 Hz), aprox. 0.639 mH/km.
Diseño del producto:
Dimensiones del conductor 3G1.5
Sección nominal del conductor (métrico) 1.5 mm²
Material del conductor Cobre desnudo
Diseño del conductor IEC 60228 clase 5: hilo fino
Incluida la toma a tierra de protección Sí
Número de conductores 3
Tipo de trenzado Trenzado en capas
Blindado No
Con armadura No
Diámetro exterior nominal 6.7 mm
Forma del cable Redondo
Material base del aislamiento del conductor: Cloruro de polivinilo
Material básico de aislamiento del conductor, forma abreviada: PVC
Material base de la cubierta exterior Cloruro de polivinilo
Material básico de la cubierta exterior, forma abreviada: PVC
Color de la cubierta exterior, gris
Identificación del conductor números
Características de producto
Ámbito de aplicación Flexible Instalación fija Cadena portacables Torsión:
Para flexión continua Sí
Para carga de torsión Sí
Radio de curvatura mínimo, estacionario 4 x diámetro exterior
Radio de curvatura mínimo en mm, instalación fija: 26.8 mm
Radio mínimo de curvatura, flexión continua dinámica 15 x diámetro exterior
Radio mínimo de curvatura en mm, flexión continua dinámica: 100.5 mm
Radio mínimo de curvatura, movimiento ocasional 10 x diámetro exterior
Radio de curvatura mínimo en mm, flexión ocasional: 67 mm
Torsión: para +/- 150 °/m y min. 5 °C hasta 5000 Ciclos de torsión
para +/- 150 °/m y min. -20 °C hasta 2000 Ciclos de torsión.
Temperatura, instalación fija -40 °C a 80 °C Temperatura máxima del conductor
Temperature, fixed installation max 80 °C
Temperature, fixed installation min -40 °C
Temperatura, uso móvil ocasional -15 °C a 70 °C Temperatura máxima del conductor
Temperature, occasionally moved max 70 °C
Temperature, occasionally moved min -15 °C
temperatura máx. del conductor, flexión continua dinámica -5 °C a 70 °C Temperatura máxima del conductor temperature, dynamic permanently moved max 70 °C
temperature, dynamic permanently moved min -5 °C
Retardante de flama Sí
Retardancia a la flama probada según IEC 60332-1-2
Resistente a radiación UV No
Resistente a los productos químicos Sí
Libre de halógenos: No
Resistente al aceite Sí
Resistencia al aceite según EN 50290-2-22: TM 54
Libre de PWIS Sí
Libre de PWIS según VDMA 24364-B2-L
