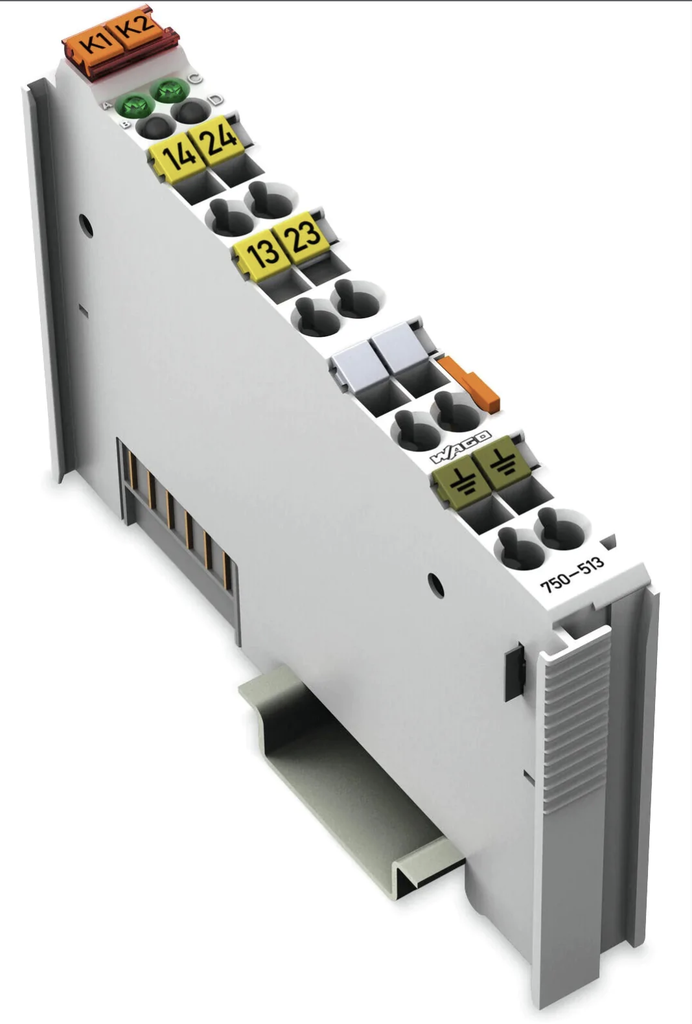

SSMELE 750-513
Salida relé, 2 canales; 250 V AC; 2,0 A; libre de potencial; 2 contactos de cierre.

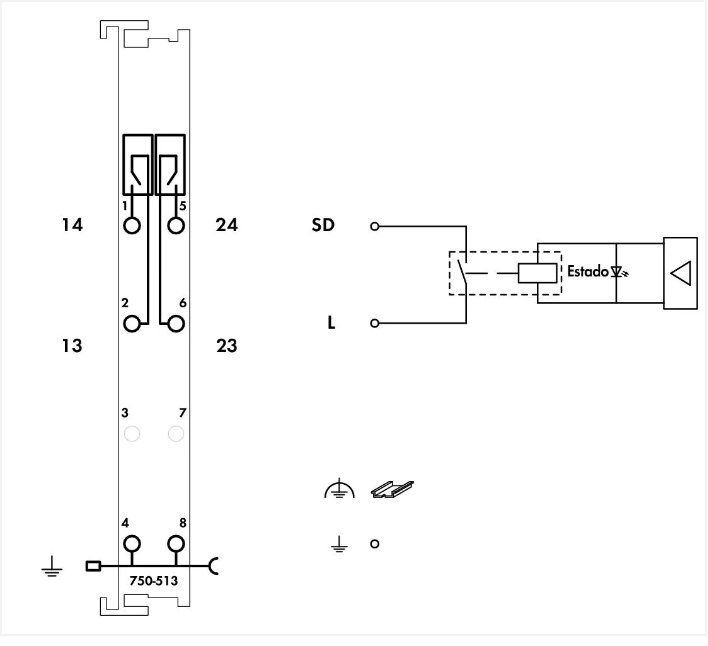

Este módulo de salida digital transmite señales de control desde el componente de automatización a los actuadores conectados.
La tensión del sistema interno activa el relé.
Este módulo dispone de contactos libre de potencial.
Un LED indica el estado del relé.
Tiempo de Entrega: 3 a 4 días
Datos Técnicos
| Número de salidas digitales | 2 |
| Número total de canales (módulo) | 2 |

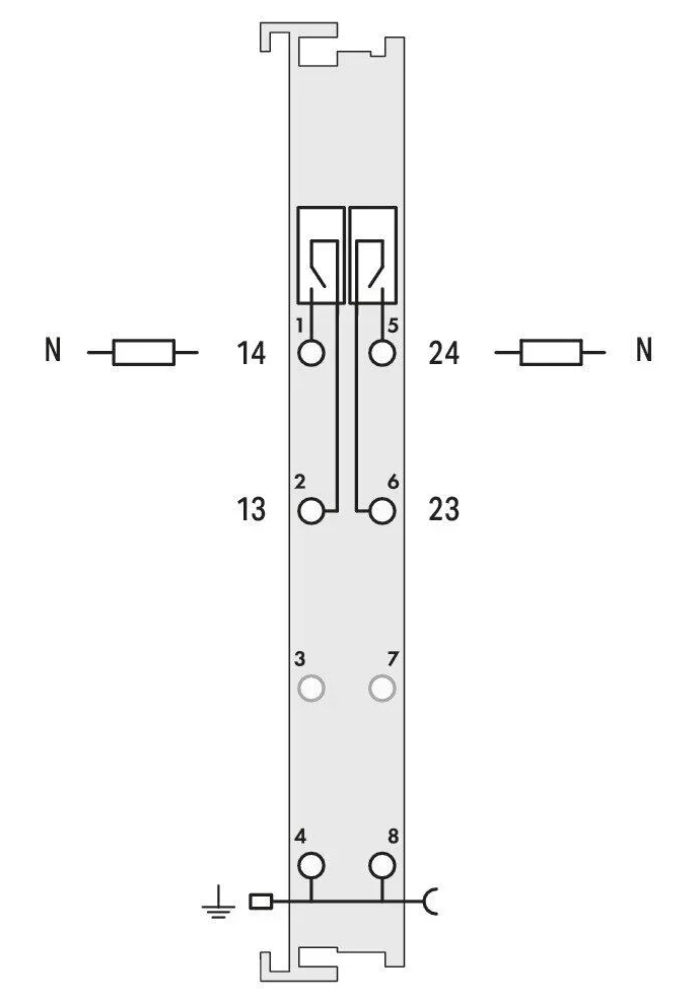

| Conexión de actuador | 2 x (1 conductor) |
| Diseño de circuito de salida | 2 cerrados Relés |
| Característica de salida | Sin potencial |
| Frecuencia de conmutación (máx.) | 0,5 Hz; Carga nominal |
| Tipo de carga de frecuencia de conmutación | Carga nominal |
| Tensión de conmutación (máx.) | 250 VCA, 30 VCC |
| Corriente de conmutación (máx.) | 2A |
| Tensión de conmutación (mín.) | 5V |
| Corriente de conmutación (mín.) | 10mA |
| Potencia de conmutación | 500 VA / 60 W; cos ϕ máx. = 0,4; L/R máx. = 7 ms |
| Tiempo de establecimiento (máx.) | 10ms |
| Tiempo de caída (máx.) | 10ms |
| Duración de rebote (típ.) | 1.2ms |
| Operaciones de conmutación eléctrica (mín.) (a una carga resistiva máx.) | 300 x 10³ operaciones de conmutación |
| Operaciones de conmutación mecánica (mín.) (a una carga resistiva máx.) | 20 x 10⁶ operaciones de conmutación |
| Anchura de datos de salida (interna) (máx.) | 2bits |
| Tensión de alimentación (sistema) | 5 VCC; a través de contactos de datos |
| Consumo de energía (alimentación de sistema de 5 V) | 100mA |
| Tensión de alimentación (campo) | Transmisión potencial de tierra a través de contacto de potencia |
| Aislamiento | 1500 kV (sistema/campo) |

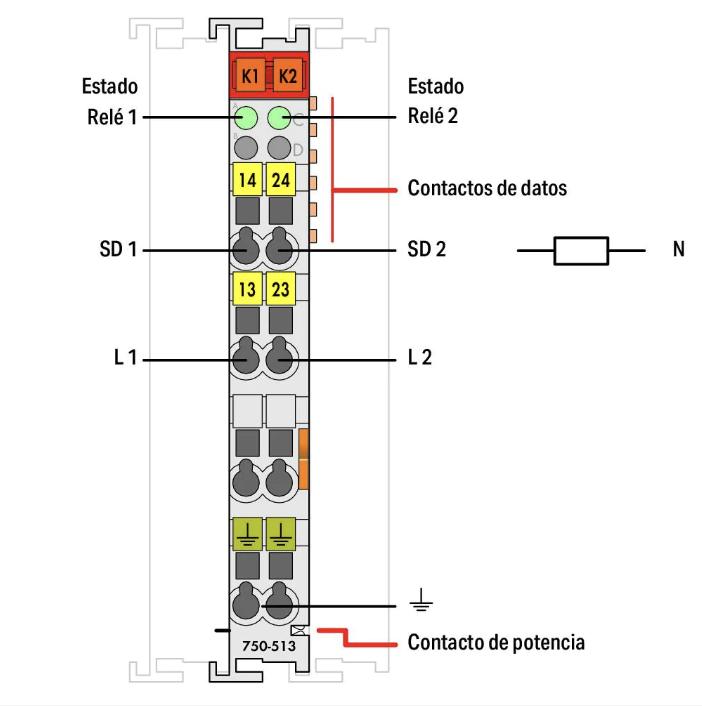

| Indicadores | LED (A, C) verde: Relé de estado 1, relé 2 |
| Número de contactos de potencia entrantes | 1 |
| Número de contactos de potencia salientes | 1 |
| Intensidad de corriente admisible (contactos de cuchilla) | 10A |
Datos de Conexión
| Tecnología de conexión: entradas/salidas | 8 x CAGE CLAMP® |
| Tipo de conexión (1) | Entradas/salidas |
| Conductor rígido | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Conductor flexible | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Longitud de pelado | 8 … 9 mm / 0.31 … 0.35 pulgadas |
