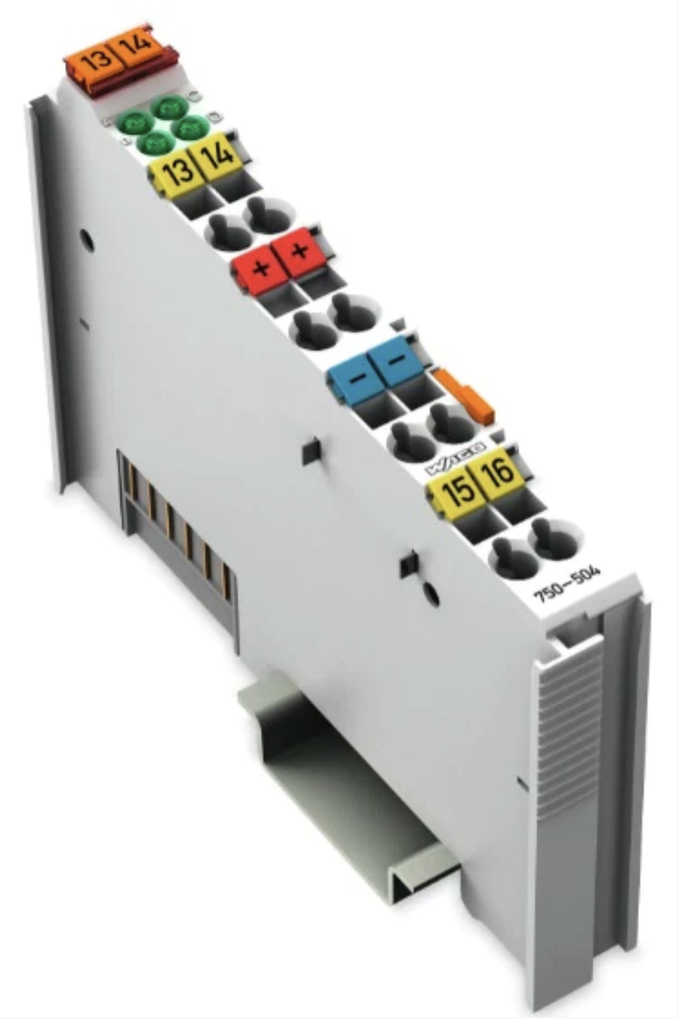

SSMELE 750-504
Salida digital, 4 canales; 24 V DC; 0,5 A
Este módulo de salida digital transmite señales de control desde el componente de automatización a los actuadores conectados.
Todas las salidas están protegidas contra cortocircuito.
Los niveles de campo y sistema están separados galvánicamente.
Tiempo de Entrega: 12 semanas
Datos Técnicos
| Número de salidas digitales | 4 |
| Número total de canales (módulo) | 4 |
| Tipo de señal | Tensión |
| Tipo de señal de tensión | 24 VCC |
| Conexión de actuador | 2 x (2 conductores, 3 conductores); También debe utilizarse un módulo de distribución de potencial adecuado (p. ej., 750-614) para conectar otros actuadores. |
| Característica de salida | Conmutación positiva (PNP) |
| Corriente de salida por canal | 0.5A |
| Corriente de salida | Protegido contra cortocircuito |
| Frecuencia de conmutación (máx.) | 1 kHz |
| Tipo de carga | Carga resistiva, inductiva, lámpara |
| Disipación de energía por desconexión de carga inductiva (máx.) | 0.3J |
| Anchura de datos de salida (interna) (máx.) | 4bits |
| Tensión de alimentación (sistema) | 5 VCC; a través de contactos de datos |
| Consumo de energía (alimentación de sistema de 5 V) | 10mA |
| Tensión de alimentación (campo) | 24 VCC (-25 … +30 %); a través de contactos de potencia (fuente de alimentación a través de contacto de cuchilla; transmisión a través de contacto elástico) |
| Consumo de energía, alimentación de campo (módulo sin carga externa) | 30mA |
| Aislamiento | 500 kV para sistema/campo |
| Indicadores | LED (A-D) verde: estado DO 1 … DO 4 |
| Número de contactos de potencia entrantes | 2 |
| Número de contactos de potencia salientes | 2 |
| Intensidad de corriente admisible (contactos de cuchilla) | 10A |
Datos de Conexión
| Tecnología de conexión: entradas/salidas | 8 x CAGE CLAMP® |
| Tipo de conexión (1) | Entradas/salidas |
| Conductor rígido | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Conductor flexible | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Longitud de pelado | 8 … 9 mm / 0.31 … 0.35 pulgadas |
