Datos Técnicos
| Número de entradas analógicas | 2 |
| Número total de canales (módulo) | 2 |
| Tipo de señal | Corriente |
| Tipo de señal (corriente) | 4 … 20 mACC |

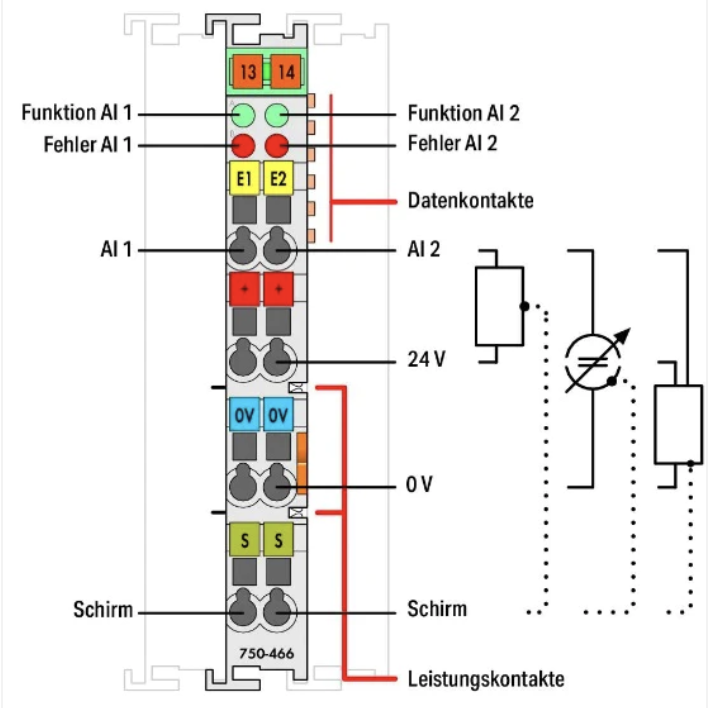

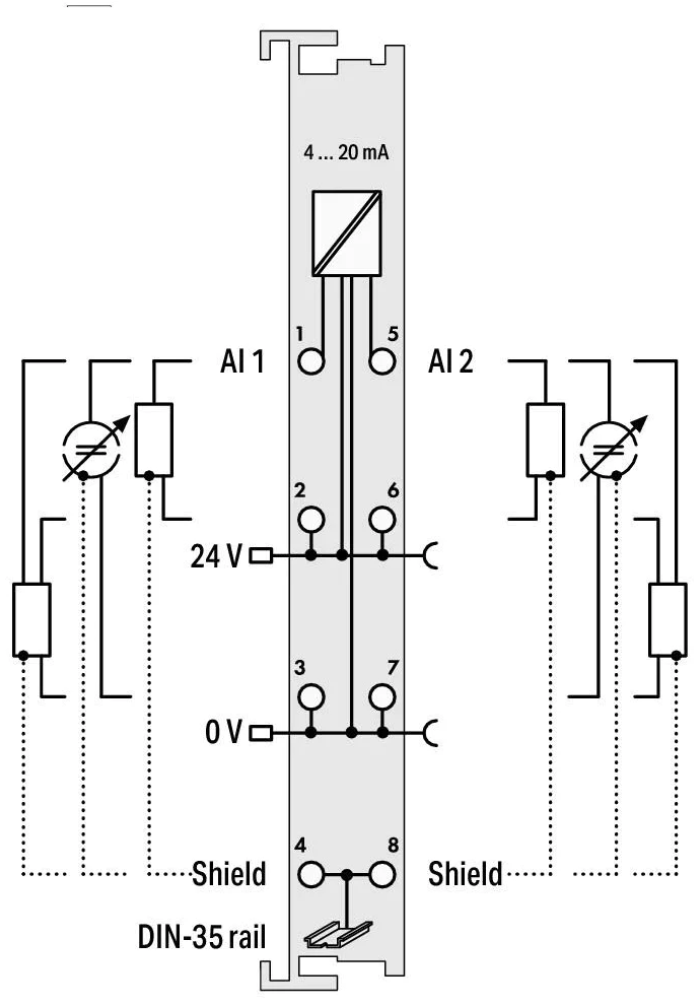

| Conexión de sensor | 2 x (2 conductores, 3 conductores) |
| Tensión de entrada (máx.) | 10 V |
| Característica de señal | Single-ended |
| Resolución [bit] | 12bits |
| Resistencia de entrada (máx.) | 220Ω |
| Ancho de datos | 2 x 16-bit data; 2 x 8-bit control/status (optional) |
| Tiempo de conversión (típ.) | 2ms |
| Error de medición (temperatura de referencia) | 25°C |
| Error de medición, desviación (máx.) del valor superior del rango | 0.2% |
| Error de temperatura (máx.) del valor superior del rango | 0.01%/K |
| Tensión de alimentación (sistema) | 5 VCC; a través de contactos de datos |
| Consumo de energía (alimentación de sistema de 5 V) | 75mA |
| Tensión de alimentación (campo) | 24 VCC (-25 … +30 %); a través de contactos de potencia (fuente de alimentación a través de contacto de cuchilla; transmisión a través de contacto elástico) |
| Aislamiento | 500 kV para sistema/campo |
| Número de contactos de potencia entrantes | 2 |
| Número de contactos de potencia salientes | 2 |
Datos de Conexión
| Tecnología de conexión: entradas/salidas | 8 x CAGE CLAMP® |
| Tipo de conexión (1) | Entradas/salidas |
| Conductor rígido | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Conductor flexible | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Longitud de pelado | 8 … 9 mm / 0.31 … 0.35 pulgadas |
