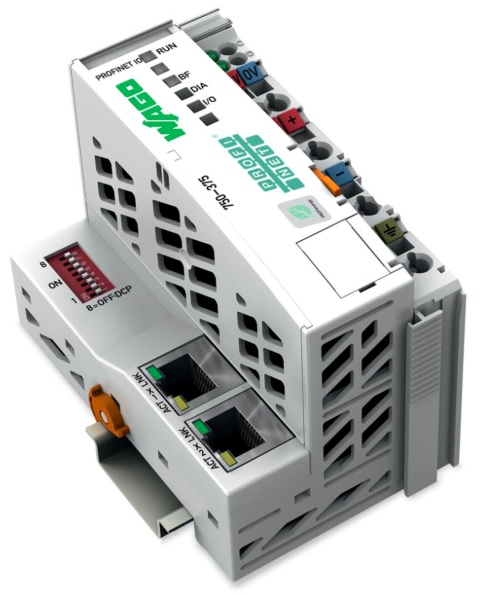

Ficha Técnica: 750-375
Datos técnicos
| Comunicación | PROFINET IO |
| Específico de dispositivo | Perfiles compatibles: PROFIsafe V2, PROFIenergy V1.0; código de id.: id. de distribuidor: 0x011D; id. de dispositivo: 0x02EE; id. de módulo: 0x01000177 (firmware versión 01, 02), 0x02000177 (a partir de versión de firmware 03) |
| Propiedades de PROFINET IO | Switch de 2 puertos integrado; negociación automática; Auto-MDIX; comunicación isócrona en tiempo real; reloj de transmisión: 1 ms (RT); 1, 2, 4 ms (IRT); sustitución de dispositivo sin herramienta de programación |
| Velocidad de transmisión | 10/100 Mbit/s ( (10 Mbit/s (protocolos ETHERNET), 100 Mbit/s «full duplex» (PROFINET IO))) |
| Longitud de segmento de bus (máx.) | 100 m |
| Medio de transmisión (comunicación/bus de campo) | Par trenzado S-UTP; 100 Ω; cat. 5 |
| Número de módulos por nodo (máx.) | 250 |
| Número de módulos sin prolongación del bus de campo (máx.) | 64 |
| Imagen de proceso de entrada y salida (bus de campo) (máx.) | 512 bytes/512 bytes |
| Tensión de alimentación (sistema) | 24 VCC (-25 … +30 %); a través de conector enchufable (conexión CAGE CLAMP®) |
| Consumo de energía (alimentación de sistema de 5 V) | 450mA |
| Corriente total (alimentación de sistema) | 1,700mA |
| Tensión de alimentación (campo) | 24 VCC (-25 … +30 %); a través de contactos de potencia |
| Corriente de entrada (típ.) a carga nominal (24 V) | 500mA |
| Eficacia de fuente de alimentación (típ.) a carga nominal (24 V) | 90% |
| Aislamiento | 500 kV para sistema/campo |
| Número de contactos de potencia salientes | 3 |
| Intensidad de corriente admisible (contactos de cuchilla) | 10A |

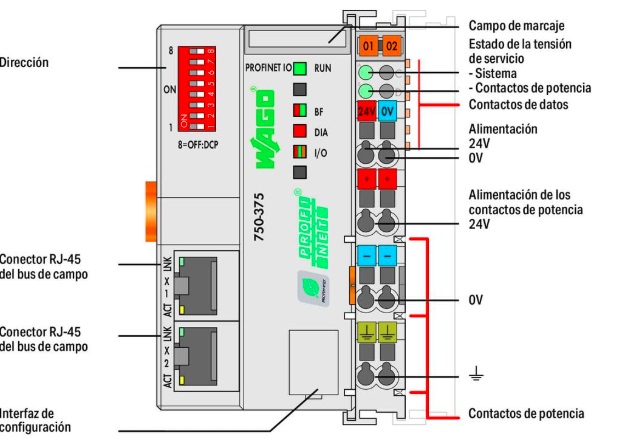

Datos de conexión
| Tecnología de conexión: comunicación/bus de campo | PROFINET IO: 2 x RJ-45 |
| Tecnología de conexión: alimentación de campo | 6 x CAGE CLAMP® |
| Tecnología de conexión: alimentación de sistema | 2 x CAGE CLAMP® |
| Materiales de conductor conectable | Cobre |
| Tipo de conexión (1) | Alimentación de sistema/campo |
| Conductor rígido | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Conductor flexible | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Longitud de pelado | 8 … 9 mm / 0.31 … 0.35 pulgadas |
| Tecnología de conexión: configuración de dispositivos | 1 x Conector macho; 4 polos |
Datos geométricos
| Anchura | 61,5 mm / 2.421 pulgadas |
| Altura | 100 mm / 3.937 pulgadas |
| Profundidad | 71,9 mm / 2.831 pulgadas |
| Profundidad desde el borde superior del carril DIN | 64,7 mm / 2.547 pulgadas |
Datos mecánicos
| Tipo de montaje | Carril DIN-35 |
Requisitos medioambientales
| Temperatura ambiente (funcionamiento) | 0 … +55 °C |
| Temperatura de aire circundante (almacenamiento) | -25 … +85 °C |
| Tipo de protección | IP20 |
| Grado de ensuciamiento (5) | 2 según CEI 61131-2 |
| Altitud de operación | 0 … 2000 m |
| Posición de montaje | Horizontal left, horizontal right, horizontal top, horizontal bottom, vertical top and vertical bottom |
| Humedad relativa (sin condensación) | 95% |
| Resistencia a la vibración | 4g según CEI 60068-2-6 |
| Resistencia al choque | 15g según CEI 60068-2-27 |
| Inmunidad a la interferencia (CEM) | Según EN 61000-6-2, aplicaciones marítimas |
| Emisión de interferencia (CEM) | Según EN 61000-6-3, aplicaciones marítimas |
| Exposición a contaminantes | Según CEI 60068-2-42 y CEI 60068-2-43 |
| Concentración de contaminantes H2S admitida a una humedad relativa 75 % | 10ppm |
| Concentración de contaminantes SO2 admitida a una humedad relativa 75 % | 25ppm |
