Datos Técnicos
| Comunicación | PROFIBUS |
| Número de nodos de bus de campo en maestro (máx.) | 96 |
| Número de puntos de E/S | 6,000 |
| Velocidad de transmisión | 9,6 kBd … 12 MBd |
| Longitud de segmento de bus (máx.) | 1200 m |
| Medio de transmisión | Cable de cobre según EN 50170 |
| Tiempo de transmisión | Típ. 1 ms (10 acopladores; cada uno 32 E/S digitales y 12 Mbaud) máx. 3,3 ms |
| Número de módulos por nodo (máx.) | 64 |
| Imagen de proceso de entrada y salida (bus de campo) (máx.) | 128 bytes/128 bytes |
| Tensión de alimentación (sistema) | 24 VCC (-25 … +30 %); a través de conector enchufable (conexión CAGE CLAMP®) |
| Consumo de energía (alimentación de sistema de 5 V) | 350mA |
| Corriente total (alimentación de sistema) | 1,650mA |
| Tensión de alimentación (campo) | 24 VCC (-25 … +30 %); a través de contactos de potencia |
| Corriente de entrada (típ.) a carga nominal (24 V) | 500mA |
| Eficacia de fuente de alimentación (típ.) a carga nominal (24 V) | 87% |
| Aislamiento | 500 kV para sistema/campo |
| Número de contactos de potencia salientes | 3 |
| Intensidad de corriente admisible (contactos de cuchilla) | 10A |
| Certificación | PNO |
| Estándar | EN 50170 |

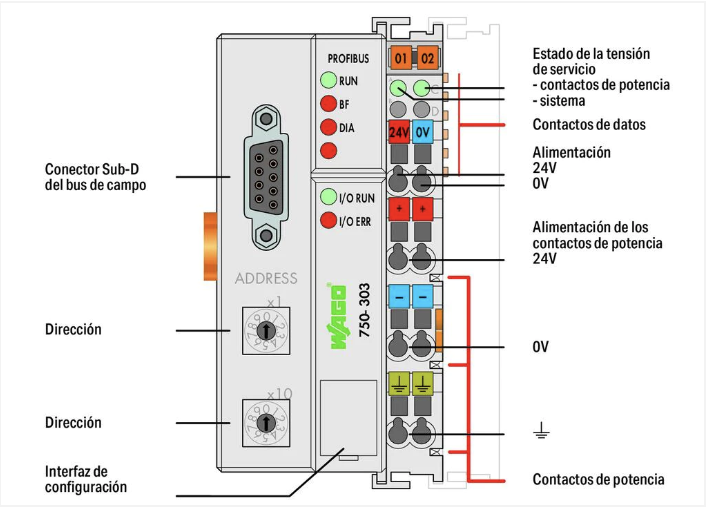

Datos de Conexión
| Tecnología de conexión: comunicación/bus de campo | PROFIBUS: 1 x Conector hembra D-sub 9 |
| Tecnología de conexión: alimentación de campo | 6 x CAGE CLAMP® |
| Tecnología de conexión: alimentación de sistema | 2 x CAGE CLAMP® |
| Tecnología de conexión: configuración de dispositivos | 1 x Conector macho; 4 polos |
| Tipo de conexión (1) | Alimentación de sistema/campo |
| Conductor rígido | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Conductor flexible | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Longitud de pelado | 8 … 9 mm / 0.31 … 0.35 pulgadas |
