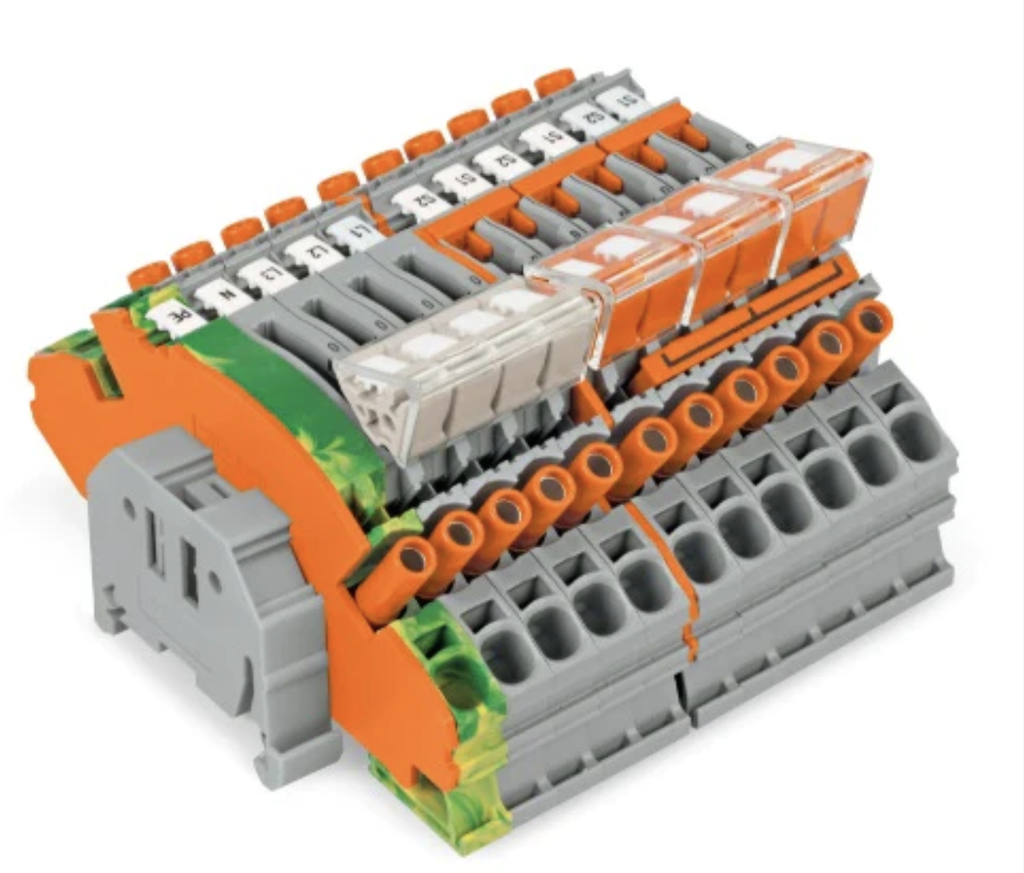

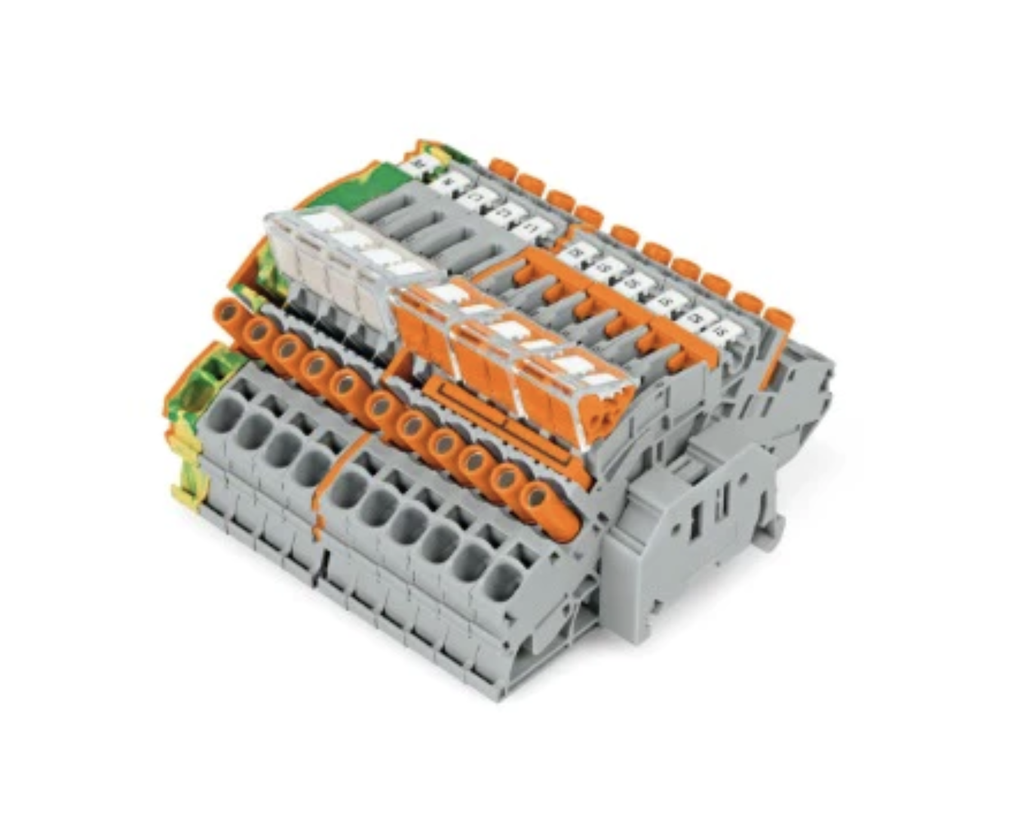

Datos Eléctricos
Valores asignados según CEI/EN
| Tensión nominal (III/3) | 500V |
| Tensión de choque asignada (III/3) | 6kV |
| Leyenda (valores asignados) | (III / 3) ≙ Protección contra sobretensión III / Grado de ensuciamiento 3 |

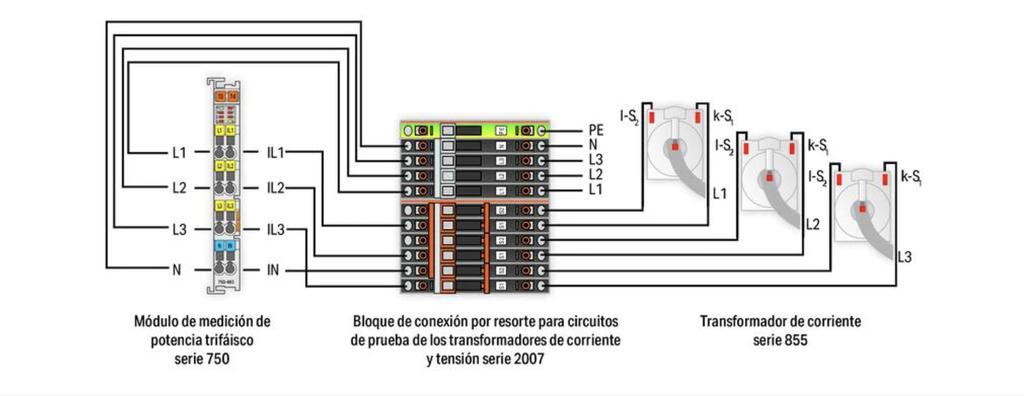

Datos de conexión
| Número de niveles | 1 |
Conexión 1
| Tecnología de conexión | Push-in CAGE CLAMP® |
| Tipo de accionamiento | Herramienta de accionamiento |
| Materiales de conductor conectable | Cobre Cobre |
| Sección nominal | 6 mm² / 10 AWG |
| Conductor rígido | 0,5 … 10 mm² / 20 … 8 AWG |
| Conductor rígido; conexión enchufable | 1 … 10 mm² / 14 … 8 AWG |
| Conductor flexible | 0,5 … 10 mm² / 20 … 8 AWG |
| Conductor flexible; con puntera aislada | 0,5 … 6 mm² / 20 … 10 AWG |
| Conductor flexible; con puntera no aislada | 1,5 … 6 mm² / 16 … 10 AWG |
| Conductor flexible; con puntera; conexión enchufable | 2,5 … 6 mm² / 16 … 10 AWG |
| Longitud de pelado | 13 … 15 mm / 0.51 … 0.59 pulgadas |
| Dirección del cableado | Conexión frontal |
Datos geométricos
| Anchura | 112 mm / 4.409 pulgadas |
| Altura | 99,6 mm / 3.921 pulgadas |
| Profundidad desde el borde superior del carril DIN | 65,3 mm / 2.571 pulgadas |
| Anchura de módulo | 8 mm / 0.315 pulgadas |
Datos mecánicos
| Tipo de montaje | Carril DIN-35 Carril DIN-35 |
| Nivel de marcaje | Marcaje central/lateral |
Datos de material
| Nota sobre datos de material | Information on material specifications can be found here |
| Color | multicolor |
| Grupo de materiales | I |
| Material de aislamiento | Poliamida (PA 66) |
| Clase de inflamabilidad según UL 94 | V0 |
| Carga de fuego | 5.578MJ |
| Peso | 347.5g |
Requisitos medioambientales
| Temperatura de procesamiento | -35 … +85 °C |
| Temperatura de servicio continuo | -60 … +105 °C |
Environmental Testing (Environmental Conditions)
| Especificación del ensayo Aplicaciones ferroviarias – Material rodante – Equipos electrónicos | DIN EN 50155 (VDE 0115-200):2022-06 |
| Procedimiento de ensayo Aplicaciones ferroviarias – Equipos de material rodante – Ensayos de vibración y choque | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Espectro/Lugar de instalación | Ensayo de vida útil, categoría 1, clase A/B |
| Ensayo de vibración con características de ruido | Prueba superada conforme a la sección 8 de la norma |
| Frecuencia | f1 = 5 Hz a f2 = 150 Hz |
| Aceleración | 0,101g (nivel de ensayo más alto usado en todos los ejes) |
| Duración de ensayo por eje | 10 min. |
| Direcciones de ensayo | Ejes X, Y y Z |
| Supervisión de fallos de contacto/interrupciones | Superada |
| Medición de caída de tensión antes y después de cada eje | Superada |
| Ensayo de vida útil simulada a través de niveles aumentados de vibración con características de ruido | Prueba superada conforme a la sección 9 de la norma |
| Frecuencia | f1 = 5 Hz a f2 = 150 Hz |
| Aceleración | 0,572g (nivel de ensayo más alto usado en todos los ejes) |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Alcance de prueba ampliado: supervisión de fallos de contacto/interrupciones | Superada |
| Alcance de prueba ampliado: medición de caída de tensión antes y después de cada eje | Superada |
| Ensayo de choque | Prueba superada conforme a la sección 10 de la norma |
| Forma de choque | Semiseno |
| Aceleración | 5g (nivel de ensayo más alto usado en todos los ejes) |
| Duración de choque | 30 ms |
| Número de choques por eje | 3 pos. und 3 neg. |
| Direcciones de ensayo | Ejes X, Y y Z |
| Alcance de prueba ampliado: supervisión de fallos de contacto/interrupciones | Superada |
| Alcance de prueba ampliado: medición de caída de tensión antes y después de cada eje | Superada |
| Estrés por vibración y choque en equipos de material rodante | Superada |
