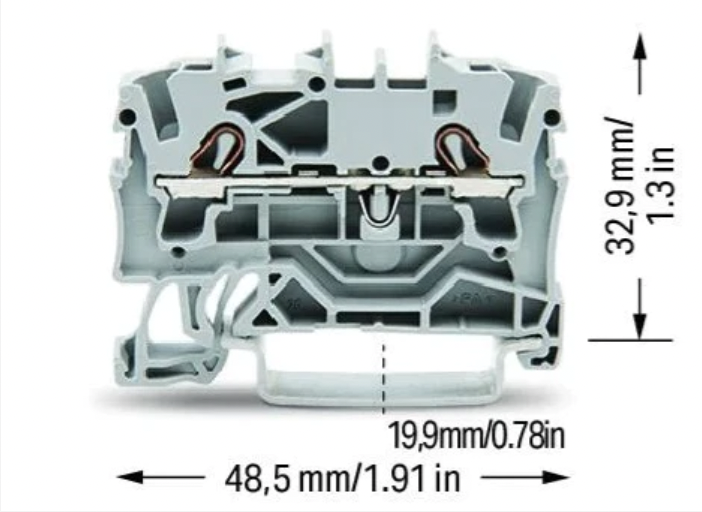

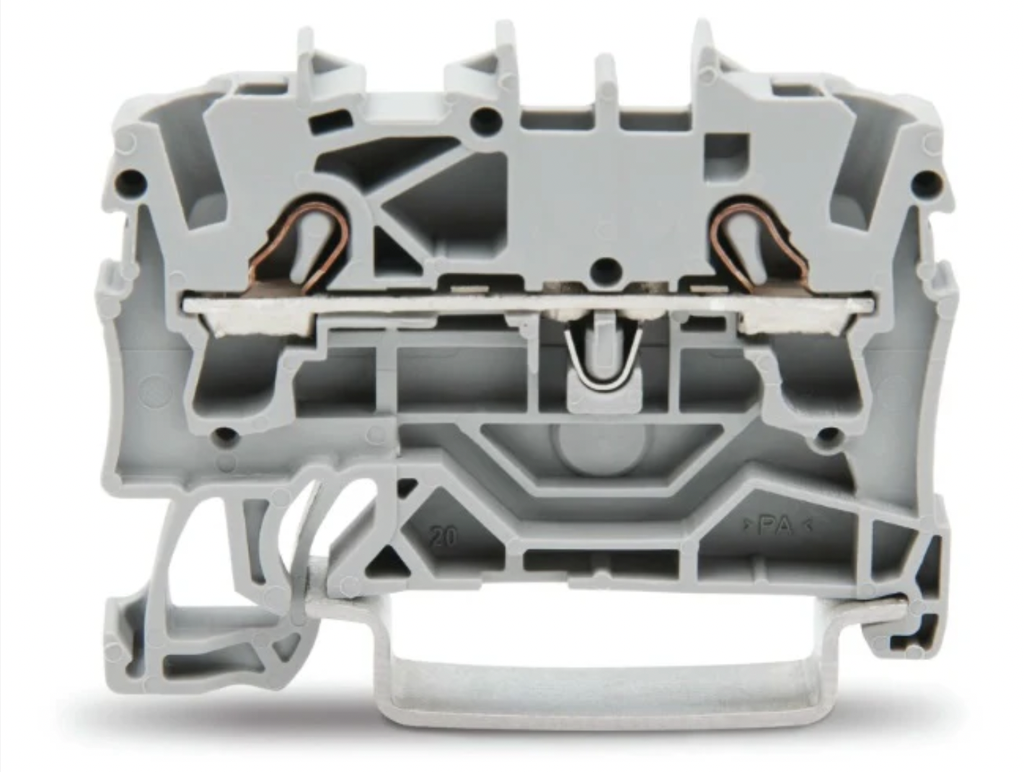

Datos técnicos del producto
Valores asignados según CEI/EN
| Valores asignados según | IEC/EN 60947-7-1 |
| Tensión nominal (III/3) | 800V |
| Tensión de choque asignada (III/3) | 8kV |
| Corriente asignada | 24A |
| Leyenda (valores asignados) | (III / 3) ≙ Protección contra sobretensión III / Grado de ensuciamiento 3 |
Valores asignados según CEI/EN
| Corriente asignada 2 | 32A |
Valores asignados según UL
| Certificaciones según | UL 1059 |
| Tensión asignada UL (grupo de uso B) | 600V |
| Corriente asignada UL (grupo de uso B) | 20A |
| Tensión asignada UL (grupo de uso C) | 600V |
| Corriente asignada UL (grupo de uso C) | 20A |
Valores asignados según CSA
| Certificaciones según | CSA 22.2 No 158 |
| Tensión asignada CSA (grupo de uso B) | 600V |
| Corriente asignada CSA (grupo de uso B) | 20A |
| Tensión asignada CSA (grupo de uso C) | 600V |
| Corriente asignada CSA (grupo de uso C) | 20A |
Información sobre características Ex
| Reference hazardous areas | See installation notes in section “Knowledge” and Downloads – Documentation – Additional Information: Technical Section; Technical explanations |
| Valores asignados según | ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb) |
| Tensión asignada EN (Ex e II) | 550V |
| Corriente asignada (Ex e II) | 22A |
| Corriente asignada (Ex e II) con puente | 20A |
Power loss
| Power loss, per pole (potential) | 0.766W |
| Rated current IN for specified power loss | 24 A |
| Resistance value for specified, current-dependent power loss | 0.001Ω |

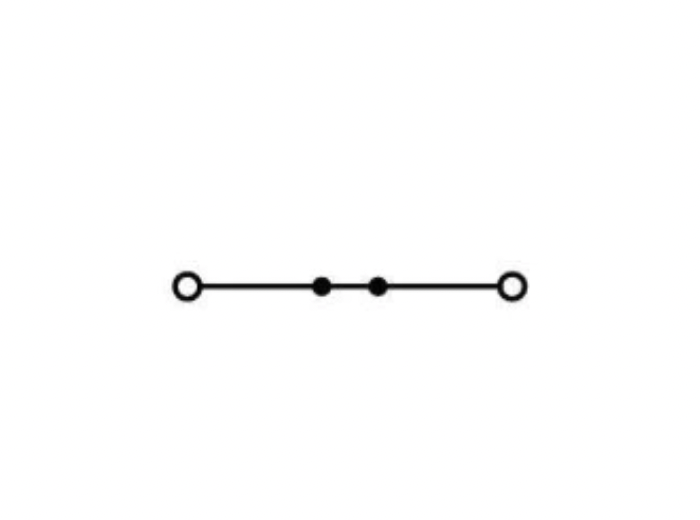

Datos de conexión
| Número total de puntos de conexión | 2 |
| Número total de potenciales | 1 |
| Número de niveles | 1 |
| Número de ranuras de puenteado | 2 |
Conexión 1
| Tecnología de conexión | Push-in CAGE CLAMP® |
| Tipo de accionamiento | Herramienta de accionamiento |
| Materiales de conductor conectable | Cobre Cobre |
| Sección nominal | 2,5 mm² |
| Conductor rígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor rígido; conexión enchufable | 1 … 4 mm² / 18 … 12 AWG |
| Conductor flexible | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible; con puntera aislada | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Conductor flexible; con puntera; conexión enchufable | 1 … 2,5 mm² / 18 … 14 AWG |
| Nota (sección de conductor) | Dependiendo de la característica del conductor, también se puede insertar un conductor con menos sección por medio de una conexión enchufable. |
| Longitud de pelado | 10 … 12 mm / 0.39 … 0.47 pulgadas |
| Dirección del cableado | Conexión frontal |
