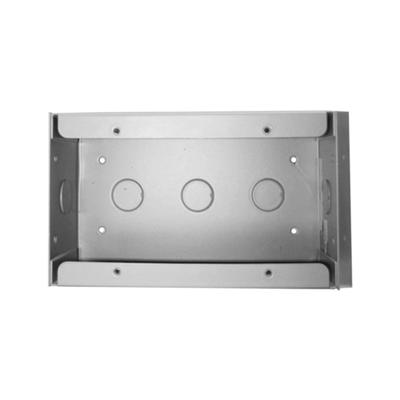

Caja de Montaje Para Anunciador Remoto LCD80F y FDU-80 | SBB3
Marca: FIRE-LITE
Modelo: SBB3
• Compatibilidad con LCD80F y FDU-80
• Diseño industrial robusto y duradero
• Montaje superficial o semi-encastrado flexible
• Dimensiones compactas 5.813" x 4.0"
• Material termoplástico resistente al impacto
• Distancias máximas de 1828.8 m en red
Descripción General
Caja de montaje diseñada específicamente para anunciadores remotos LCD80F y FDU-80. Ofrece una solución robusta para instalaciones industriales, con opciones de montaje superficial o semi-encastrado según las necesidades del entorno.
Permite una instalación sencilla y rápida gracias a su diseño pensado para integrarse con los anunciadores remotos, manteniendo el acceso a todas las funciones de control y visualización del sistema de alarma de incendios.
Características Principales
- Diseño compatible con anunciador remoto LCD80F y FDU-80
- Material resistente para uso en entornos industriales
- Opciones de montaje: semi-encastrado o superficial
- Dimensiones compactas para optimizar el espacio
- Construcción que permite fácil acceso a conexiones y mantenimiento
Especificaciones Técnicas
Montaje
- Montaje semi-encastrado en caja eléctrica de tres salidas
- Profundidad mínima requerida: 2.188' (5.556 cm)
- Opción de montaje superficial con caja SBB-3
- Recomendado para uso en interiores
Compatibilidad
- Sistema Fire-Lite MS-9200UD Series
- Sistema Fire-Lite MS-9600 Series
- Hasta 32 unidades por puerto EIA-485
- Interfaz de comunicación EIA-485
Dimensiones y Material
- Ancho: 5.813' (14.764 cm)
- Alto: 4.0' (10.16 cm)
- Profundidad mínima: 2.188' (5.556 cm)
- Material: Termoplástico resistente al impacto
Certificaciones
- UL Listed: S232
- MEA Listed: 72-01-E
- CSFM: 7120-1574:179
- FM Approved
Aplicaciones
La caja de montaje SBB3 está diseñada para soportar las condiciones típicas de entornos industriales y comerciales donde se requiere monitoreo de alarma de incendios a través de anunciadores remotos. Su construcción permite una fácil integración en instalaciones nuevas o existentes.
Ideal para edificios de múltiples niveles, complejos industriales, centros comerciales y cualquier instalación donde sea necesario tener una visualización remota del estado del sistema de alarma de incendios.
Información de Instalación
Montaje
- Requiere caja eléctrica de tres salidas con profundidad mínima de 2.188'
- Alternativamente puede usarse con caja superficial SBB-3
- Recomendado usar knockouts superior o inferior para cableado
Conexiones
- Interfaz EIA-485 para comunicación
- Alimentación: 24 VDC regulado
- Conexiones mediante terminales extraíbles
- Dip switches para configuración local
Distancias Máximas
- 6,000 pies (1828.8 m) entre FACP y primer LCD-80F
- 6,000 pies (1828.8 m) entre cada LCD-80F
- 6,000 pies (1828.8 m) desde último LCD-80F al FACP
- Máximo 32 LCD-80F por circuito EIA-485
