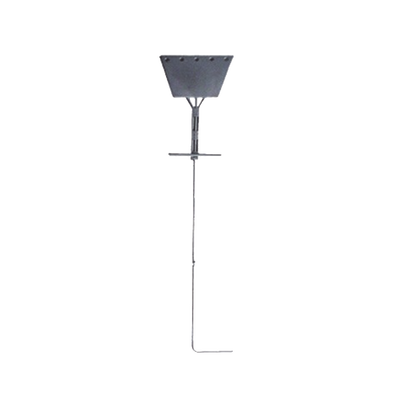

  2. Ancla de Piso Tipo Paleta 5 Orificios para Retenida. Placa: 3/4", Redondo: 1", Altura: 210 cm. Galv. Inmersión. | SAZ-90G
Tarifa Normal

Ancla de Piso Tipo Paleta 5 Orificios para Retenida. Placa: 3/4", Redondo: 1", Altura: 210 cm. Galv. Inmersión. | SAZ-90G

https://ssmadretierra.com/web/image/product.template/6007/image_1920?unique=8818661

Marca: SYSCOM TOWERS
Modelo: SAZ-90G
• Diseñado para vientos de hasta 175 km/h
• Carga axial de 650 kg
• Carga lateral de 500 kg
• Material acero ASTM A36 con soldadura AWS E7018
• Galvanizado en caliente para mayor durabilidad
• Compatible con torre de comunicaciones STZ90G

$ 8,639.10 más IVA 8639.1 MXN $ 8,639.10

Stock disponible: 2.0

$ 8,639.10

    Esta combinación no existe.

    Características Principales

    • Elaborado bajo normas ISO 9000
    • Recomendado para torre STZ90G
    • Material: Varilla redonda lisa de 1' y placa de paleta de 3/4'
    • 5 barrenos de 1' de diámetro
    • Galvanizado por inmersión en caliente

    Especificaciones Técnicas

    • Altura: 210 cm
    • Peso: 40.5 kg
    • Tipo: Ancla de piso tipo paleta
    • Material: Acero ASTM A36
    • Soldadura: Tipo GMAW y AWS E7018
    Notas Generales
    • Medidas en milímetros, excepto indicadas
    • Tolerancia general ±1 mm o indicadas
    • Toda la soldadura tipo AWS E7018
    • Tornillería grado máquina y/o inoxidable
    Aplicación
    • Uso en anclaje de torres de comunicaciones
    • Diseñado para condiciones de viento hasta 175 km/h
    • Sistema de retención para estructuras metálicas
    Dimensiones
    • Placa: 3/4'
    • Redondo: 1'
    • Altura: 210 cm
    • Diámetro barrenos: 1'
    • Cantidad de barrenos: 5
    Identificación
    • Modelo: SAZ90G
    • Nombre del plano: PL AZ-90
    • Fecha elaboración: 14/08/17
    • Diseño: Departamento de Ingeniería SYSCOM
    Capacidad de Carga
    • Carga axial: 650 kg
    • Carga lateral: 500 kg
    • Carga de viento: 175 km/h
