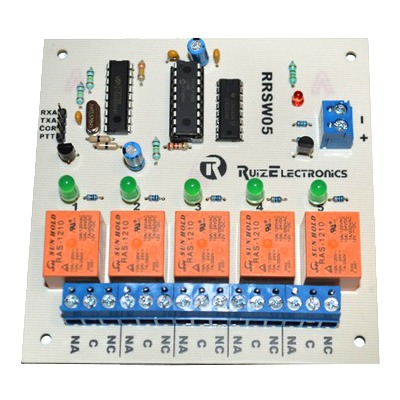

Tarjeta decodificadora para radio switch 5 zonas con DTMF. | RRSW05
Marca: Ruiz Electronics
Modelo: RRSW05
• 5 salidas con relevador de 500W
• Codificación DTMF con clave de 3 dígitos
• Reprogramable vía DTMF sin software adicional
• Acuse de recibo con tonos audibles
• Memoria de estado ante cortes de energía
• Modo pulso y verificación sin modificar conexiones
Descripción
- Activación por DTMF
- Alimentación de 10V a 15V
- Cinco salidas con Relevador
- Clave de 3 dígitos, reprogramable por usuario vía DTMF
- Tonos audibles para reconocimiento de comandos
- Almacenamiento de estados para cortes en alimentación
- Reestablecimiento de clave de fábrica por DTMF y reseteo
Tarjeta decodificadora de 5 zonas con salidas de relevador internos para 500 W. Cuenta con acuse de recibo para indicar que la tarjeta realizó la acción correcta de encendido o apagado de los equipos conectados. Es la forma más económica de controlar remotamente algún motor, sirena, estrobo, alarma, puerta, barrera vehicular, calefacción, refrigeración, alumbrado, repetidor, etc.
Funcionamiento
- Tiempo mínimo de duración del tono DTMF: 50ms
- Comando de 5 dígitos: [Clave 3 dígitos][Salida 1-5][Estado 0-1]
- Confirmación audible: 3 tonos (encendido), 1 tono largo (apagado)
- Cambio de clave: [Clave actual] + 99 + [Nueva clave]
- Reestablecimiento de fábrica: *58747 + reinicio dentro de 10 segundos
- Tiempo máximo entre dígitos: 4 segundos
- Modo pulso: [Clave][Salida][2] - Cambio temporal de 1 segundo
- Modo verificación: [Clave][Salida][5] - Confirma estado sin modificar
Conexiones
- RXA: Entrada de audio (Salida de audio de radio)
- TXA: Salida de audio (Entrada de audio de radio)
- NA: Normalmente Abierto
- C: Terminal Común
- NC: Normalmente Cerrado
