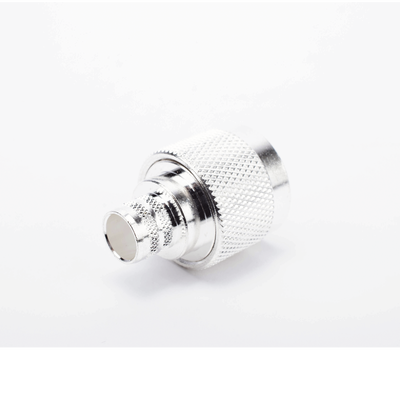

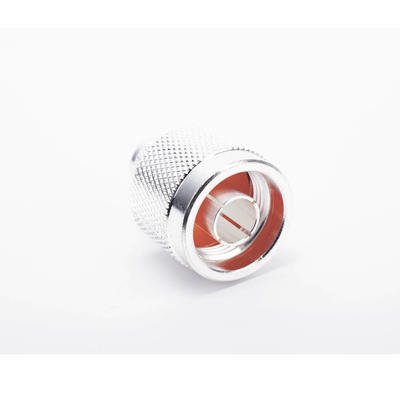

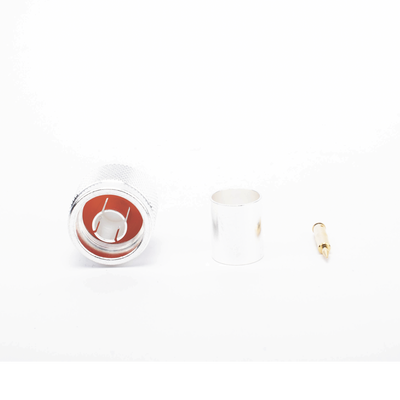

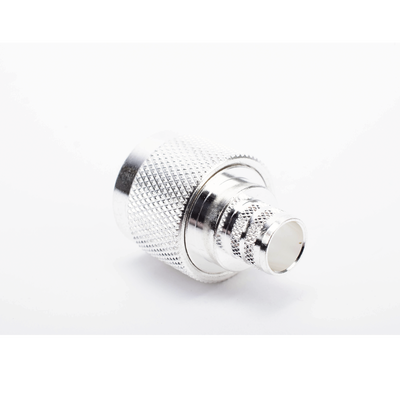

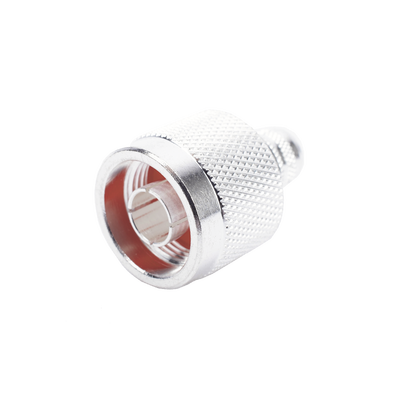

Conector N Macho de Anillo Plegable en Cables con Conductor Central AWG-11 ó 13 tipo RG-8/U (BELDEN 8237), RG213/U (8267), RG214 (8268). | RFN-1006-3F
Marca: RF INDUSTRIES,LTD
Modelo: RFN-1006-3F
• Conector N macho para cables RG-9/U y RG-214/U
• Estilo de conexión crimp para instalación segura
• Estructura plateada con contacto de oro
• Diélectrico PTFE para mayor eficiencia
• Compatible con grupo de cables F
• Rango de frecuencia hasta 11 GHz
Características Generales
- Estilo de Conector: N Macho
- Impedancia: 50 Ω
- Grupo de Cable: F
- Material de Dieléctrico: PTFE
- Estilo de Conexión: Crimp
- Estructura: Plateada
- Contacto: Revestimiento de Oro
Especificaciones Eléctricas
- Tensión de Trabajo: 1,000 VRMS (dependiente del cable)
- Rango de Frecuencia: 0-11 GHz
Compatibilidad
- Cables Compatibles:
- RG-9/U y RG-214/U
- Belden 8242, 8268
- Alpha 9214
- Cables No Compatibles:
- Belden 9913, 7810A, 8214, 89880
- Times LMR-400
- Commscope CNT-400
- Viakon RG-8/U-SYS y R FLASH-1113
Especificaciones Mecánicas
- Tipo de Ajuste: Roscado 5/8 - 24
- Estándar de Interfaz: MIL-STD-348, Sección 304
- Recomendación de Herramienta: RFA-4009-205
Aplicaciones
- Sistemas de comunicación RF
- Redes de transmisión
- Instalaciones industriales
- Equipos de prueba y medición
Notas Importantes
- Diseñado para cables con conductor central AWG-11 ó 13 tipo RG-8/U (Belden 8237), RG213/U (8267), RG214 (8268)
- No utilizar en cables Belden 9913, 7810A, 8214, Times LMR-400, Commscope CNT-400 ni Viakon RG-8/U-SYS y R FLASH-1113
- Para cables con conductor sólido se requiere herramienta especial
Compatibilidad con Grupos de Cables
El conector RFN10063F está diseñado específicamente para el Grupo F de cables, incluyendo:
- Cables RG-9/U y RG-214/U
- Belden 8242, 8268
- Alpha 9214
