  2. Transistor de Potencia MOSFET para 175 / 530 MHz, 70 Watt. | RD70HUF2
Tarifa Normal

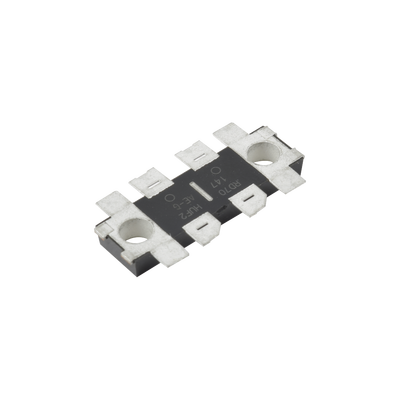

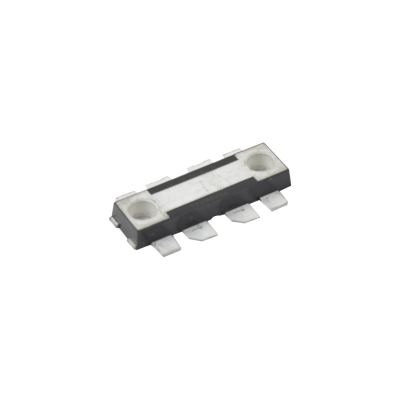

Transistor de Potencia MOSFET para 175 / 530 MHz, 70 Watt. | RD70HUF2

https://ssmadretierra.com/web/image/product.template/6664/image_1920?unique=1d8ae39

Marca: SYSCOM PARTS
Modelo: RD70HUF2
• Potencia de salida de hasta 84 W
• Eficiencia del drenaje del 74% a 175 MHz
• Diodo integrado de protección para la puerta
• Diseño para amplificadores VHF/UHF de alta potencia
• Frecuencia de operación VHF: 135-175 MHz
• Frecuencia de operación UHF: 450-530 MHz

$ 2,016.32 más IVA 2016.32 MXN $ 2,016.32

Stock disponible: 18.0

$ 2,016.32

    Esta combinación no existe.

    Características principales

    • Potencia de salida de hasta 84W típicamente
    • Eficiencia del drenaje del 74% a 175 MHz
    • Empaque en cinta y carrete: 500 unidades por carrete
    • Diodo integrado de protección para la puerta
    • Diseñado para amplificadores VHF/UHF de alta potencia

    Especificaciones eléctricas

    • Tensión drenaje-fuente: 40V (máx.)
    • Tensión puerta-fuente: -5/+10V
    • Disipación del canal: 300W
    • Corriente de drenaje: 20A (máx.)
    • Temperatura de canal: 175°C
    • Resistencia térmica: 0.5°C/W

    Desempeño RF

    • Potencia de salida: 84W típico a 175MHz
    • Eficiencia: 74% típico a 175MHz
    • Potencia de entrada: 4.0W a 175MHz
    • Potencia de salida: 75W típico a 530MHz
    • Eficiencia: 64% típico a 530MHz
    • Potencia de entrada: 5.5W a 530MHz
    Frecuencia de operación
    • Rango VHF: 135-175 MHz
    • Rango UHF: 450-530 MHz
    • Frecuencias típicas: 135, 155, 175, 450, 490, 530 MHz
    Condiciones de prueba
    • Tensión de prueba: 12.5V
    • Corriente de polarización: 1.0A total / 0.5A por lado
    • Impedancia: 50Ω
    • Tasa de VSWR: 20:1
    Compatibilidad
    • Cumple con RoHS
    • Plomo en soldaduras de alta temperatura (más del 85%)
    • Excepción aplicable: Soldaduras de alta temperatura
    Aplicaciones
    • Etapa de salida de amplificadores de alta potencia
    • Sistemas de radio móvil VHF/UHF
    • Equipos de comunicación de banda ancha
    Condiciones ambientales
    • Temperatura de operación: -40°C a 175°C
    • Temperatura de almacenamiento: -40°C a 175°C
    • Temperatura de prueba: 25°C (a menos que se indique)
    Características eléctricas típicas
    • Corriente de drenaje sin tensión de puerta: 150μA
    • Corriente de fuga puerta-fuente: 2.5μA
    • Tensión umbral de puerta: 1.6V (mín.) - 2.4V (máx.)
    Configuración del circuito
    • Paquete de moldeado
    • Conexión de múltiples electrodos
    • Diseño para evaluación VHF (135-175MHz)
    Composición del paquete
    • Material: Silicio
    • Encapsulado: Paquete de molde
    • Configuración de pines
    • Cumple con estándares RoHS
    Configuración de pines
    • 1. Fuente (común)
    • 2. Drenaje
    • 3. Drenaje
    • 4. Fuente (común)
    • 5. Fuente (común)
    • 6. Puerta
    • 7. Puerta
    • 8. Fuente (común)
    • 9. Fuente (común)
    Características de diseño
    • Diseño para alta eficiencia
    • Optimizado para VHF/UHF
    • Conexión de múltiples electrodos
    • Construcción de bajo ESR

    Evaluación y prueba

    • Evaluación en placa de prueba VHF
    • Impedancia característica: 50Ω
    • Material del sustrato: Epoxi de vidrio
    • Const. dieléctrica: 4.8 @1GHz
    • Tangente de pérdida: 0.018 @1GHz
    • Documentación: AN-VHF-049

    Componentes asociados

    • Capacitores cerámicos de alta Q
    • Bobinas de precisión
    • Resistencias de chip SMD
    • Capacitores electrolíticos de 220μF
