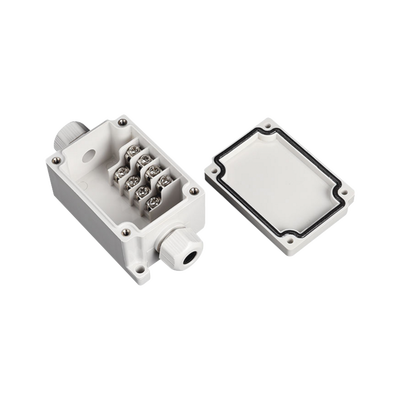

Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas. | PST-TJ-4P

Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas. | PST-TJ-4P

Marca: PRECISION
Modelo: PST-TJ-4P
• Material plástico de alta durabilidad y protección IP66
• Tamaño compacto: 102 x 50 x 40 mm
• Compatible con calibres 12-22 AWG
• Rango operativo: -40 a +120 °C
• Soporta corriente alterna 110 VCA 3 A máx
• Conexión lateral para 4 líneas con doble tornillo

$ 156.91 más IVA 156.91 MXN $ 156.91

Stock disponible: 119.0

$ 156.91

Esta combinación no existe.

AÑADIR AL CARRITO

Gabinete para exterior con terminales de conexión en paralelo para 4 líneas.

Características destacadas

Material plástico.
Tamaño: 102 x 50 x 40 mm
Recomendado para calibres 12-22 AWG
Grado de protección: IP66
Rango de temperatura de operación: -40°C a +120°C
Recomendado para uso con:
- Corriente alterna 110 Vca máximo 3 Amp.
- Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.

Proceso de instalación

Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
Se debe garantizar que el sistema no esté energizado.
Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
Se procede a ajustar las glándulas y se coloca la tapa del gabinete.

Notas destacadas

Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
Se recomienda el uso de cable multifilamento para esta aplicación.
