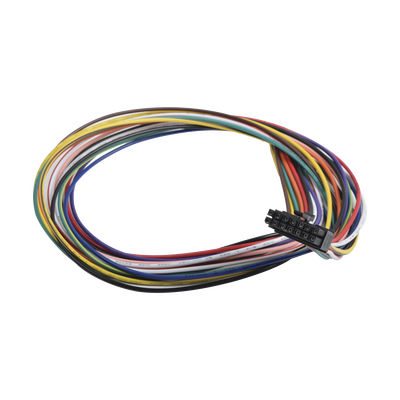

Arnes de alimentacion y IO compatible con modelos Tco4 y Pro4, 14 pines | PRO4ARNES14PINES
Marca: RUPTELA
Modelo: PRO4ARNES14PINES
• Arnés de 14 pines para conexiones seguras
• Compatible con modelos TCO4, PRO4 y PRO43G
• Longitud de 1 metro para alcance óptimo
• Cable calibre 20 maneja hasta 32V
• Rango de temperatura -35 a +70°C
• Fusible ATO 1A para protección eléctrica
Características Principales
- Arnés de 14 pines para conexiones seguras
- Compatible con modelos TCO4, PRO4 y PRO43G
- Longitud de 1 metro para alcance óptimo
- Cable calibre 20 maneja hasta 32V
- Rango de temperatura de -35 a +70°C
Identificación de Pines
| Pin | Color | Función |
|---|---|---|
| 1 | Yellow | PortB-232 RX |
| 2 | Black | Ground |
| 3 | Orange | PortB-232 TX |
| 4 | Red | 1-Wire power |
| 5 | Purple | PortA-232 RX |
| 6 | Green/Yellow | 1-Wire data |
| 7 | Pink | PortA-232 TX |
| 8 | White | CAN High |
| 9 | Green | L-Line |
| 10 | Blue | CAN Low |
| 11 | Brown | K-Line |
| 12 | Black | Ground |
| 13 | White/Red | RS-485 A |
| 14 | Yellow/Brown | RS-485 B |
Información Legal
Este producto debe ser llevado a puntos de recolección separados al final de su vida útil. Las especificaciones aplican solo a la versión más reciente del hardware del producto.
Todos los derechos reservados. La reproducción total o parcial sin permiso escrito de Ruptela está prohibida. Marcas y nombres comerciales son propiedad de sus respectivos dueños.
