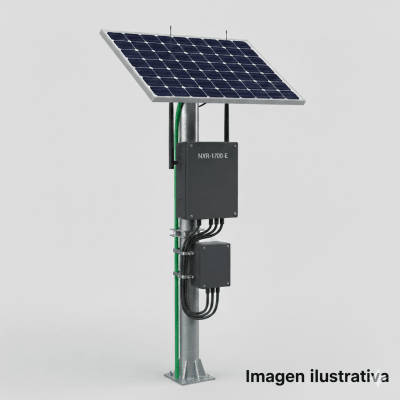

Kit Solar de 14 W con PoE Pasivo 24 Vcc para un radio de Ubiquiti airMAX o Cambium ePMP | PL1224G1RV2
Marca: EPCOM POWERLINE
Modelo: PL1224G1RV2
• Salida PoE Pasivo 24 Vcc, 0.8 A (pines 4,5+; 7,8-)
• Autonomía de 48 horas en condiciones óptimas
• Compatible con radios Ubiquiti y Cambium ePMP
• Sistema de 12 Vcc con panel de 130 W
• Incluye batería de ciclo profundo 12 Vcc, 120 Ah
• Kit completo con montaje y gabinete protector
Pinout de cable para alimentar equipos Ubiquiti Networks
- Se usa un cable con configuración directa
Pinout de cable para alimentar equipos Cambium Networks
- Se usa un cable con configuración PoE cruzada (No es un cable de datos cruzado)
_12.19.22.png)

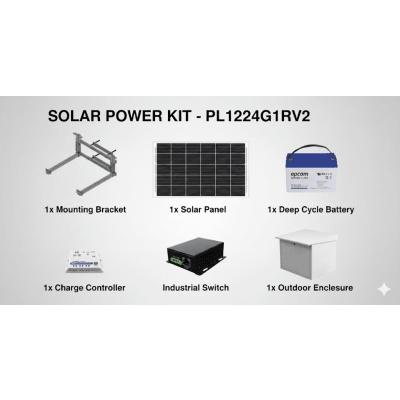

Lista de componentes incluidos en el kit
- 1 x EPL13012AL - Módulo fotovoltáico de 130 W, 12 Vcc
- 1 x LS2024EU - Controlador de carga 20 A, 12 Vcc
- 1 x WIPOE6224 - Convertidor CD con PoE Pasivo de 9-32 Vcc, 0.8 A
- 1 x PL120D12V2 - Acumulador ciclo profundo VRLA 12 Vcc, 120 Ah
- 1 x SS-PBL-V5 - Montaje para poste/torre para paneles solares
- 1 x SVR-1419-G - Gabinete para resguardo de las baterias
No incluye el montaje MP-1419-V4 de gabinete para poste
Configuración del sistema
El kit de energía solar se configura en sistema de 12 Volts
Recomendaciones
EL LA302DC no lo incluye el KIT no es necesario pero es muy recomendable para proteger sus equipos
Se recomienda el uso de cable especializado y distancias previstas a continuación:
