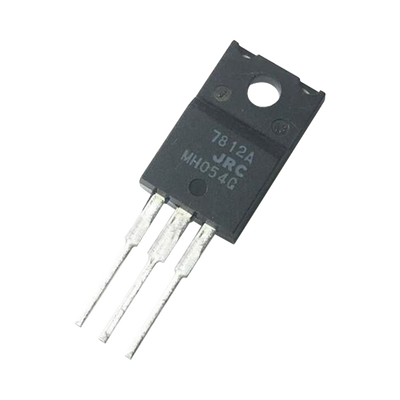

Transistor Regulador de 12 Vcc, 1.5 Amp., TO-220-3 | NJM-7812-FA-ND

https://ssmadretierra.com/web/image/product.template/6688/image_1920?unique=10e16a4

Marca: SYSCOM
Modelo: NJM-7812-FA-ND
• Regulación precisa de 12 VCC ±5%
• Corriente máxima de salida de 1.5 A
• Encapsulado TO-220-3 con disipación térmica eficiente
• Protección interna contra cortocircuitos y sobrecalentamiento
• Rechazo de rizado de 61 dB (típico)
• Operación estable con capacitor de salida de 0.1 µF

$ 34.95 más IVA 34.95 MXN $ 34.95

Stock disponible: 14.0

$ 34.95

    Esta combinación no existe.

    Características Principales

    • Regulación precisa de 12 VCC
    • Corriente máxima de salida de 1.5 A
    • Encapsulado TO-220-3 para disipación térmica eficiente
    • Protección interna contra cortocircuitos
    • Protección térmica contra sobrecalentamiento
    • Compensación de área segura integrada
    • Diseñado para aplicaciones de potencia media

    Especificaciones Técnicas

    • Tensión de entrada máxima: 35 V
    • Rango de temperatura de almacenamiento: -40 a +150 °C
    • Rango de temperatura de operación: -40 a +85 °C
    • Temperatura de unión operativa: -40 a +150 °C
    • Disipación de potencia (TO-220F): 16W (a ≤70°C)
    • Corriente de entrada típica: 4.3 mA (sin carga)
    • Coeficiente térmico de tensión de salida: -1.2 mV/°C
    • Rechazo de rizado: 61 dB (típico)
    • Ruido de salida: 75 μV (10Hz a 100kHz)
    Tensión de Salida
    • VIN = 19V, IO = 0.5A: 11.5V a 12.5V
    • Variación con carga: 25 mV (0.005 a 1.5A)
    • Variación con tensión de entrada: 10 mV (14.5 a 30V)
    Protecciones
    • Limitación interna de corriente
    • Protección contra sobrecalentamiento
    • Compensación de área segura
    Condiciones Máximas
    • Tensión de entrada: 35V
    • Temperatura de almacenamiento: -40 a +150°C
    • Temperatura de operación: -40 a +85°C
    • Temperatura de unión: -40 a +150°C
    • Disipación de potencia: 16W (TO-220F, ≤70°C)
    Rendimiento
    • Rechazo de rizado: 61 dB (típico)
    • Ruido de salida: 75 μV (10Hz a 100kHz)
    • Estabilidad: Requiere capacitor de salida de 0.1μF
    • Capacidad de carga: Hasta 1.5A con disipador adecuado

    Aplicaciones Típicas

    • Regulación de tensión en fuentes de alimentación
    • Alimentación de circuitos digitales y analógicos
    • Fuentes de alimentación de baja tensión
    • Regulación local en placas de circuito
    • Sistemas de alimentación de potencia media
    • Aplicaciones industriales y de automatización

    Consideraciones de Diseño

    • Requiere disipador térmico para corrientes >1A
    • Capacitor de entrada recomendado: 0.33μF
    • Capacitor de salida recomendado: 0.1μF
    • Conectar capacitores lo más cerca posible al regulador
    • Evitar largas trazas de alimentación
    • Considerar margen de voltaje en capacitores
    • Verificar disipación térmica en diseño final

    Conexiones del Encapsulado TO-220-3

    • 1 (IN): Entrada de tensión no regulada
    • 2 (GND): Conexión a masa
    • 3 (OUT): Salida de tensión regulada

    Tecnología

    • Proceso planar epitaxial bipolar
    • Construcción monolítica
    • Compensación interna de área segura
    • Protección contra condiciones extremas
