  2. Actuador de acoplamiento directo serie N34 | MN7505A2001/U
Tarifa Normal

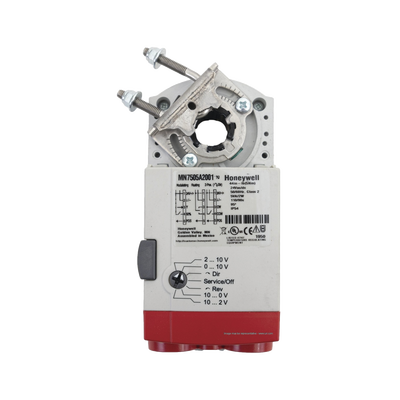

Actuador de acoplamiento directo serie N34 | MN7505A2001/U

https://ssmadretierra.com/web/image/product.template/19898/image_1920?unique=92b9383

Marca: HONEYWELL BMS
Modelo: MN7505A2001/U
• Actuador de acoplamiento directo sin retorno por resorte
• Par de torsión máximo de 40 Nm (354 lb-in)
• Control modulante 24 VAC con señales 0-10 VDC/4-20 mA
• Tiempo de operación de 95 segundos a 60 Hz
• Diseño duradero para 60,000 ciclos de operación
• Amplia compatibilidad con válvulas rotativas y lineales HVAC

$ 3,134.09 más IVA 3134.09 MXN $ 3,134.09

Stock disponible: 1.0

$ 3,134.09

    Esta combinación no existe.

    Características principales

    • Actuador de acoplamiento directo, sin retorno por resorte
    • Par de torsión máximo de 10 Nm
    • Compatible con sistemas de HVAC avanzados
    • Bajo consumo energético y alta eficiencia
    • Fácil instalación y mantenimiento reducido
    Especificaciones técnicas
    • Par de torsión: 300 lb-in. (34 N•m)
    • Par máximo (stall): 354 lb-in. (40 N•m) en modo modulante
    • Control: 24 Vac modulante (0-10 Vdc, 2-10 Vdc, 4-20 mA)
    • Tiempo de operación: 95 segundos a 60 Hz
    • Temperatura de operación: -5°F a 140°F (-20°C a 60°C)
    • Humedad: 5% a 95% RH no condensante
    • Protección: NEMA2 o IP54 en montaje horizontal
    • Diseño: 60,000 ciclos de carrera completa
    • Peso: 3.2 lb (1.45 kg)
    Aplicaciones
    • Control de caudal en compuertas de volumen
    • Válvulas rotativas de cuarto de vuelta (bola o mariposa)
    • Válvulas lineales con mecanismo de biela
    • Sistemas HVAC (calefacción, ventilación y aire acondicionado)
    Características constructivas
    • Adaptador de eje autoregulable
    • Cubierta de acceso para conexiones
    • Desacoplamiento para ajuste manual
    • Límites finales mecánicos
    • Conmutadores auxiliares instalables in situ
    • Selector de dirección de rotación
    • Indicador mecánico de posición
    • Conexiones eléctricas bajo cubierta extraíble
    Conexiones y compatibilidad
    • Alimentación: 24 Vac ±20% (Clase 2), 24 Vdc
    • Consumo: 16 VA (modulante), 40 VA (flotante)
    • Impedancia de entrada: 100K ohms mínimo
    • Señal de retroalimentación: 0 o 2-10 Vdc
    • Frecuencia: 50/60 Hz
    • Certificaciones: UL, cUL, CE, C-TICK
    Montaje
    • Diámetro eje redondo: 0.375 a 1.06 in. (10 a 27 mm)
    • Cuadrado de eje: 1/2 a 3/4 in. (13 a 19 mm)
    • Longitud mínima del eje: 7/8 in. (22 mm)
    • Montaje: En cualquier orientación (sin IP54 si está invertido)
    • Accesorios: Adaptador de eje autoregulable (suministrado)
    Accesorios
    • 27518 Junta esférica (5/16 in.)
    • 103598 Junta esférica (1/4 in.)
    • 205860 Potenciómetro de posición mínima
    • 27520A-E,G,H-L,Q Vástago (5/16 in. de diámetro)
    • 32000085-001 Brida de cable a prueba de agua
    • 32003036-001 Carcasa de protección
    • 32004254-003 Adaptador de eje autoregulable
    • 50001194-001 Kit de montaje en pie
    • SW2-US Paquete de interruptores auxiliares
