  2. Magnetrón de 30 kW en banda S para radares marinos en frecuencia de 3050 ± 25MHz | MG5223F
Tarifa Normal

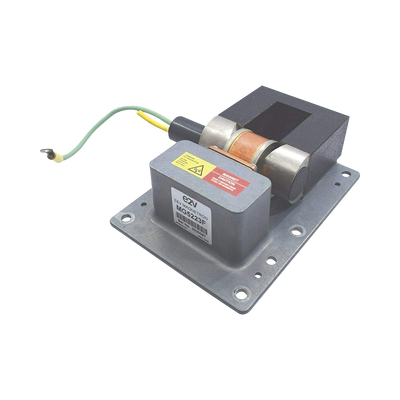

Magnetrón de 30 kW en banda S para radares marinos en frecuencia de 3050 ± 25MHz | MG5223F

https://ssmadretierra.com/web/image/product.template/7263/image_1920?unique=817784f

Marca: E2V
Modelo: MG5223F
• Magnetrón de 30 kW banda S
• Frecuencia operación 3050 ± 25 MHz
• Salida potencia pico 30 kW
• Vida útil prolongada alta confiabilidad
• Diseño compacto 2.1 kg peso
• Temperatura anodo

$ 62,202.15 más IVA 62202.15 MXN $ 62,202.15

Stock disponible: 1.0

$ 62,202.15

    Esta combinación no existe.

    Características Principales

    • Magnetrón de 30 kW banda-S
    • Frecuencia de operación: 3050 ± 10 MHz
    • Salida de potencia pico: 30 kW
    • Imán integral
    • Salida: guía de onda tipo 10
    • Acoplador: compatible con NATO S.N. 5985-99-083-0058
    • Refrigeración: natural o por aire forzado
    Especificaciones Eléctricas
    • Tensión del filamento: 6.3 V
    • Corriente del filamento: 1.25 A
    • Corriente pico de arranque: 6.0 A máx
    • Tiempo mínimo de precalentamiento: 180 s
    • Tensión anódica (pico): 8.0 kV
    • Corriente anódica (pico): 8.0 A
    Rango de Operación
    • Tensión del filamento: 5.7 - 6.9 V
    • Corriente pico de arranque: Hasta 6.0 A
    • Tensión anódica (pico): 7.5 - 8.5 kV
    • Corriente anódica (pico): 6.0 - 12 A
    • Duración del pulso: Hasta 1.2 µs
    • Relación de repetición de pulso: 1000 - 4000 pps
    Características de RF
    • Frecuencia: 3040 - 3060 MHz
    • Ancho de banda RF: Hasta 4.5 MHz
    • Estabilidad: ±0.5%
    • VSWR en el acoplador de salida: 1.5:1
    • Coeficiente de temperatura de frecuencia: -0.07 MHz/°C
    Características Mecánicas
    • Peso: 2.1 kg aprox
    • Posición de montaje: Cualquiera
    • Dimensiones: Ver plano
    • Distancia mínima a materiales magnéticos: 50 mm

    Condiciones de Prueba

    • Tensión del filamento: 5.3 - 6.3 V
    • Corriente anódica (media): 4.4 - 2.25 mA
    • Duración del pulso: 0.55 - 0.06 µs
    • Relación de trabajo: 0.00055 - 0.00024
    • VSWR en el acoplador de salida: 1.15:1
    • Tasa de subida del pulso de tensión: 150 kV/µs

    Salud y Seguridad

    • Alta tensión: Circuítos y terminales deben estar encerrados
    • Radiación RF: No exponer personal a radiación excesiva
    • Radiación de rayos X: Requiere blindaje adecuado
    • Interlocks de seguridad deben desconectar la energía antes del acceso

    Notas Importantes

    • El filamento debe protegerse contra arcos con capacitancia mínima de 4000 pF
    • La temperatura del ánodo debe mantenerse por debajo de 120°C
    • La impedancia en frío debe dar un VSWR de al menos 10:1
    • El magnetron debe probarse con VSWR de 1.5:1
