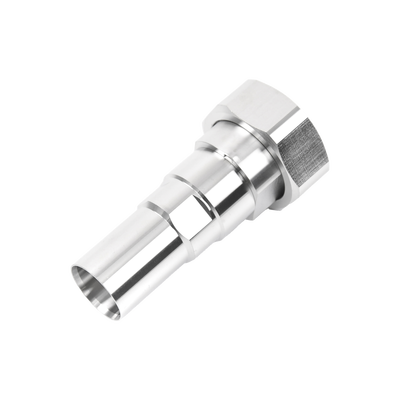

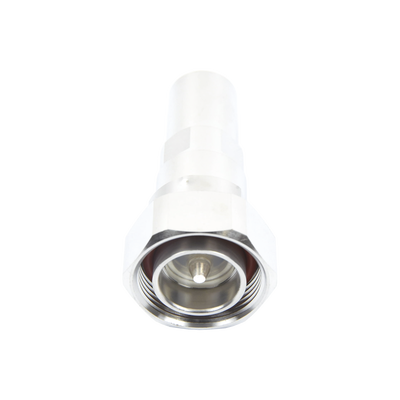

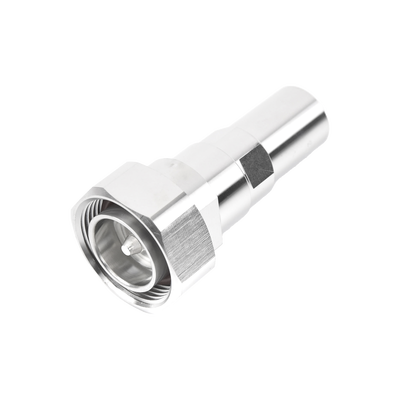

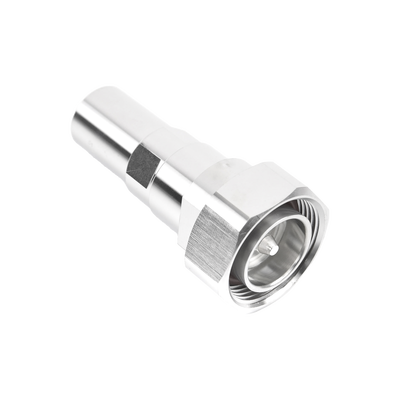

Conector DIN 7-16 Macho para LDF4-50A, LP-450A | L4TDM-PSA

https://ssmadretierra.com/web/image/product.template/6565/image_1920?unique=09cbdb0

Marca: ANDREW / COMMSCOPE
Modelo: L4TDM-PSA
• Conector DIN 7-16 macho para LDF4-50A
• Impedancia de 50 ohmios para estabilidad óptima
• Frecuencia de operación hasta 8800 MHz
• Potencia promedio: 1.1 kW a 900 MHz
• Pérdida de inserción: típicas 0.05 dB
• Efectividad de blindaje: -110 dB

$ 759.12 más IVA 759.12 MXN $ 759.12

Stock disponible: 38.0

$ 759.12

    Esta combinación no existe.

    Características Principales

    • Conector DIN 7-16 macho para LDF4-50A
    • Impedancia de 50 ohmios para estabilidad óptima
    • Frecuencia de operación hasta 8800 MHz
    • Potencia promedio: 1.1 kW a 900 MHz
    • Pérdida de inserción: típicas 0.05 dB
    Especificaciones Eléctricas
    • Impedancia: 50 Ω
    • Frecuencia de operación: 0 – 8800 MHz
    • Potencia promedio: 1.1 kW @ 900 MHz
    • Pico de potencia: 40.00 kW
    • Pérdida de inserción: 0.05 dB
    • Efectividad de blindaje: -110 dB
    • 3er Orden IMD: -120 dBm @ 910 MHz
    • Voltaje RF Máximo: 1415.00 Vrms
    • Voltaje de prueba DC: 4000 V
    • Resistencia contacto exterior: ≤1.50 mΩ
    • Resistencia contacto interior: ≤0.80 mΩ
    • Resistencia de aislamiento: ≥5000 MΩ
    Especificaciones Mecánicas
    • Tipo de conexión: Recto
    • Marca: HELIAX® | Positive Stop™
    • Diámetro: 34.60 mm (1.36 in)
    • Longitud: 68.67 mm (2.70 in)
    • Peso: 120.09 g (0.26 lb)
    • Material contacto exterior: Recubrimiento Trimetal
    • Material contacto interior: Plata
    • Durabilidad conexión: 25 ciclos
    • Durabilidad interfaz: 500 ciclos
    • Fuerza de retención: 890 N | 200 lbf
    • Par de retención: 5.42 N·m | 48.00 in lb
    • Fuerza de inserción: 200.17 N | 45.00 lbf
    Especificaciones Ambientales
    • Rango de temperatura: -55 °C a +85 °C
    • Almacenamiento: -55 °C a +85 °C
    • Profundidad de inmersión: 1 m
    • Protección IP: IP68 (Inmersión) y IP66 (Chorro de agua)
    • Prueba de vibración: IEC 60068-2-6
    • Prueba de choque térmico: MIL-STD-202F, Method 107G
    • Prueba de corrosión: MIL-STD-1344A, Method 1001.1
    Cumplimiento Normativo
    • RoHS: 2011/65/EU Compliant by Exemption
    • China RoHS: SJ/T 11364-2006 Above MCV
    • ISO 9001:2008: Sistema de gestión de calidad
    Return Loss/VSWR
    • 45–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
    • 1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
    • 2200–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
    • 3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
    • 4010–6000 MHz: VSWR 1.11 | Return Loss 26.00 dB
    • 6010–8000 MHz: VSWR 1.15 | Return Loss 23.00 dB
