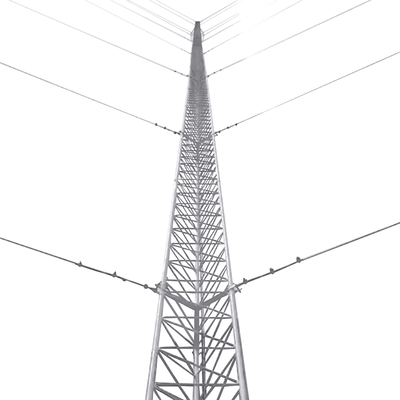

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida). | KTZ-45E-024
Marca: SYSCOM TOWERS
Modelo: KTZ-45E-024
• Normativa ISO 9001:2015 para alta calidad
• Galvanizado según ASTM B-633 anticorrosivo
• Carga axial máxima de 500 kg
• Resistencia al viento de 200 km/h
• Altura total de 24 metros (8 tramos)
• Diseño modular para fácil ensamble tramo a tramo
Características Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015
- Gran Elevación / Bajo costo
- 100% Inspección de Ensamble Tramo - Tramo
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
- Ideal para zonas secas libres de corrosión
Características Físicas
- Carga Axial Máxima: 500 Kg
- Altura: 24 metros (8 tramos)
- Resistencia al viento: 200 km /hr
- Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
- Aplicación: Intemperie (Zonas desérticas o baja humedad)
Incluye los siguientes componentes
| Cantidad | Modelo | Descripción |
|---|---|---|
| 8 | STZ45 | Tramo de torre de 45 cm de ancho de cara |
| 1 | SCZ45 | Copete de torre de 45 cm con opresor para pararrayo |
| 1 | SBZ45 | Base para torre de 45 cm |
| 1 | SAB45 | Ancla para base de torre 35/45 |
| 3 | SJB45 | Brida de sujeción de Retenida |
| 3 | SAZ45 | Ancla de piso para Retenida |
| 18 | CUELLO-14-HDG | Cuello para cable de retenida |
| 54 | NUDO-14-FJG | Abrazadera tipo perro de 1/4' |
No incluye cable de retenida
Se recomiendan 240 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.
No incluye Tensores
Se recomiendan 9 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.
Accesorios complementarios (No incluidos)
Sistema de Señalización/Iluminación (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 2 | EIGSLSE | Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810 |
| 2 | HLU3R2 | Montaje para lámpara de obstrucción EIGSLSE |
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujeción |
| 1 | S-GULV | Guía para línea |
| 27 | SRET-338CAM | Cable de 3/8' |
| 6 | NUDO-38FJG | Nudo forjado 3/8' |
| 2 | CUELLO-38-HDG | Cuello 3/8' |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador |
| 1 | SYS-USA7B | (Opcional) Arnés de Suspención |
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TGTDPC | Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel |
| 1 | S610 | Registro plástico chico |
| 1 | ANTIOX | Aerosol para protección de terminales |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 16 | TGAC114 | Aislador para torre |
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
Recomendaciones
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
