  2. Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida). | KTZ-35E-003
Tarifa Normal

Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida). | KTZ-35E-003

https://ssmadretierra.com/web/image/product.template/5939/image_1920?unique=d30e8b8

Marca: SYSCOM TOWERS
Modelo: KTZ-35E-003
• Cumple normativa ISO 9001:2015 para máxima calidad
• Carga axial máxima de 350 kg
• Galvanizado electrolítico según norma ASTM B-633
• Resistencia al viento de 200 km/h
• Ideal para ambientes secos y baja corrosión
• Altura de 3 metros con un solo tramo

$ 11,859.50 más IVA 11859.5 MXN $ 11,859.50

Stock disponible: 1.0

$ 11,859.50

    Esta combinación no existe.

    SYSCOM TOWERS

    Características Destacadas

    • Producto elaborado Bajo Normativa ISO 9001:2015
    • Gran Elevación / Bajo costo
    • 100% Inspección de Ensamble Tramo - Tramo
    • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
    • Ideal para zonas secas libre de corrosión

    Características Físicas

    • Carga Axial Máxima: 350 Kg
    • Altura: 3 metros (1 tramo)
    • Resistencia al viento: 200 km/hr
    • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
    • Aplicación: Intemperie (Zonas desérticas o baja humedad)

    Incluye los siguientes componentes

    Cantidad Modelo Descripción
    1 STZ35 Tramo de torre de 35 cm de ancho de cara
    1 SCZ35P Copete de torre de 35 cm con opresor para pararrayo
    1 SBZ35 Base para torre de 35 cm
    1 SAB45 Ancla para base 35/45 de torre
    1 SJB35 Brida de sujeción de Retenida
    3 SAZ45 Ancla de piso para Retenida
    6 CUELLO-14-HDG Cuello para cable de retenida
    18 NUDO-316-FJG Abrazadera tipo perro de 3/16'

    No incluye cable de retenida. Se recomiendan 20 metros de retenida de 3/16' (SRET-474-CAM o SRET-316-DA ) o diámetros superiores.

    No incluye Tensores. Se recomiendan 3 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

    Accesorios complementarios (No incluidos)

    Sistema de Señalización/Iluminación (No incluido)

    Cantidad Modelo Descripción
    2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
    2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

    * La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

    Sistema de línea de vida (No incluido)

    Cantidad Modelo Descripción
    1 SHE-LV Par de herrajes de sujeción
    1 S-GULV Guía para línea
    5 SRET-338CAM Cable de 3/8'
    6 NUDO-38FJG Nudo forjado 3/8'
    2 CUELLO-38-HDG Cuello 3/8'
    1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador
    1 SYS-USA7B (Opcional) Arnés de Suspención

    *La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

    Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

    Cantidad Modelo Descripción
    1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
    1 S610 Registro plástico
    3 TGCR11 Conector de Ojo
    2 TGAB18 Conector para Varilla
    1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

    * Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

    Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

    Cantidad Modelo Descripción
    1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
    1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
    1 S610 Registro plástico chico
    1 ANTIOX Aerosol para protección de terminales
    3 TGCR11 Conector de Ojo
    2 TGAB18 Conector para Varilla
    2 TGAC114 Aislador para torre

    *La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
    *Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

    Recomendaciones

    • Asegúrese de que la instalación sea realizada por un profesional capacitado
    • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
    • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
    • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
    • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
    • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

    Nota: El uso de accesorios de instalación no originales anula la garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.

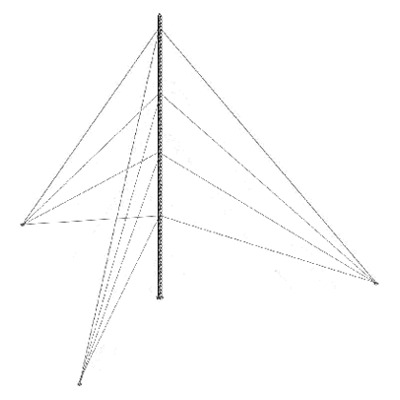

    Diagrama Representativo: Instalación de Retenida Versión 2.0
