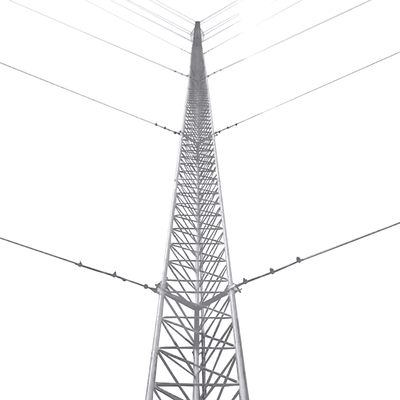

  2. Kit de Torre Arriostrada de Piso de 6 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida). | KTZ-30G-006
Tarifa Normal

Kit de Torre Arriostrada de Piso de 6 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida). | KTZ-30G-006

https://ssmadretierra.com/web/image/product.template/19736/image_1920?unique=7451d8b

Marca: SYSCOM TOWERS
Modelo: KTZ-30G-006
• Elaborado bajo normativa ISO 9001:2015
• Galvanizado por inmersión caliente NMX-H-004-SCFI-2008
• Resistencia al viento de hasta 200 km/h
• Ideal para zonas costeras e industriales
• Carga axial máxima de 200 kg
• Altura de 6 metros con 2 tramos

$ 12,223.85 más IVA 12223.85 MXN $ 12,223.85

Stock disponible: 12.0

$ 12,223.85

    Esta combinación no existe.

    Características Destacadas

    • Producto elaborado Bajo Normativa ISO 9001:2015
    • Gran Elevación / Bajo costo
    • 100% Inspección de Ensamble Tramo - Tramo
    • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
    • Ideal para zonas costeras de alta humedad o áreas industriales

    Características Físicas

    • Carga Axial Máxima: 200 Kg
    • Altura: 6 metros (2 tramos)
    • Resistencia al viento: 200 km/hr
    • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
    • Aplicación: Intemperie (Zonas Húmedas)
    Incluye los siguientes componentes
    • Cantidad: 2 - STZ30G - Tramo de torre de 30 cm de ancho de cara
    • Cantidad: 1 - SCZ30PG - Copete de torre de 30 cm con opresor para pararrayo
    • Cantidad: 1 - SBA30G - Base para torre de 30 cm
    • Cantidad: 1 - SAB30G - Ancla para base de torre
    • Cantidad: 1 - SJB30G - Brida de sujeción de Retenida
    • Cantidad: 3 - SAP02G - Ancla de piso para Retenida
    • Cantidad: 6 - CUELLO-14-HDG - Cuello para cable de retenida
    • Cantidad: 18 - NUDO-316-FJG - Abrazadera tipo perro de 3/16'
    Accesorios complementarios (No incluidos)
    • Cantidad: 2 - EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
    • Cantidad: 2 - HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE
    Sistema de línea de vida (No incluido)
    • Cantidad: 1 - SHE-LV - Par de herrajes de sujeción
    • Cantidad: 1 - S-GULV - Guía para línea
    • Cantidad: 9 - SRET-338 - Cable de 3/8'
    • Cantidad: 6 - NUDO-38FJG - Nudo forjado 3/8'
    • Cantidad: 2 - CUELLO-38-HDG - Cuello 3/8'
    • Cantidad: 1 - TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador
    • Cantidad: 1 - SYS-USA7B - (Opcional) Arnés de Suspención
    Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
    • Cantidad: 1 - TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
    • Cantidad: 1 - S610 - Registro plástico
    • Cantidad: 3 - TGCR11 - Conector de Ojo
    • Cantidad: 2 - TGAB18 - Conector para Varilla
    • Cantidad: 1 - TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
    Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
    • Cantidad: 1 - TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
    • Cantidad: 1 - TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
    • Cantidad: 1 - S610 - Registro plástico chico
    • Cantidad: 1 - ANTIOX - Aerosol para protección de terminales
    • Cantidad: 3 - TGCR11 - Conector de Ojo
    • Cantidad: 2 - TGAB18 - Conector para Varilla
    • Cantidad: 4 - TGAC - Aislador para torre
    No incluye cable de retenida. Se recomiendan 32 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.
    No incluye Tensores. Se recomiendan 3 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).
    *El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.
    * Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
    *La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
    *La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
    *Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
    Ver diagrama de conexión de Tierra Física + Pararrayo: DIAGRAMA

    Recomendaciones

    • Asegúrese de que la instalación sea realizada por un profesional capacitado
    • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
    • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
    • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
    • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
    • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
    LOGO ROHN

    ¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

    KLP-TZ06-PRO - ¡Todo incluido! Ideal para torres de 6 m con dipolo corona, cableado y electrodos con .

    O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:
