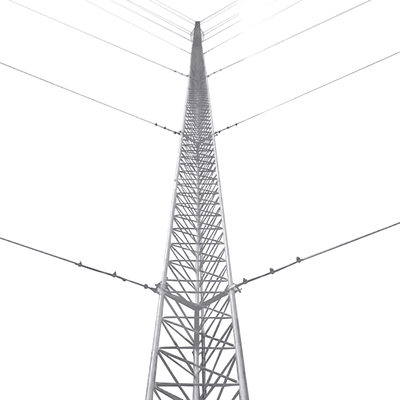

Kit de Torre Arriostrada de Piso de 3 m con Tramo STZ30G Galvanizada por Inmersión en Caliente. (No incluye retenida). | KTZ-30G-003

Características Destacadas

• Producto elaborado Bajo Normativa ISO 9001:2015.
• Gran Elevación / Bajo costo.
• 100% Inspección de Ensamble Tramo - Tramo.
• Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
• Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas

• Carga Axial Máxima: 200 Kg.
• Altura: 3 metros (1 tramo).
• Resistencia al viento: 200 km /hr.
• Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
• Aplicación: Intemperie (Zonas Húmedas).

No incluye cable de retenida.

Se recomiendan 20 metros de retenida de 1/8' SRET-318-CAM o diámetros superiores.

No incluye Tensores

Se recomiendan 3 tensores de 1/2' x 6'. TEN1/2X6OGJ o TEN1/2X6OQJ.

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

• 2 x EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
• 2 x HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

• 1 x SHE-LV - Par de herrajes de sujeción
• 1 x S-GULV - Guía para línea
• 5 x SRET-338 - Cable de 3/8'
• 6 x NUDO-38FJG - Nudo forjado 3/8'
• 2 x CUELLO-38-HDG - Cuello 3/8'
• 1 x TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador.
• 1 x SYS-USA7B - (Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

• 1 x TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
• 1 x S610 - Registro plástico.
• 3 x TGCR11 - Conector de Ojo
• 2 x TGAB18 - Conector para Varilla
• 1 x TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG SLY-287-GRN para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG SLY-291-GRN.

• 1 x TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
• 1 x TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
• 1 x S610 - Registro plástico chico.
• 1 x ANTIOX - Aerosol para protección de terminales.
• 3 x TGCR11 - Conector de Ojo.
• 2 x TGAB18 - Conector para Varilla.
• 2 x TGAC - Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración SLY-346-BLK. Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

KLP-TZ03-PRO - ¡Todo incluido! Ideal para torres de 3 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

• Asegúrese de que la instalación sea realizada por un profesional capacitado.
• Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
• No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
• Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
• La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
• Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
