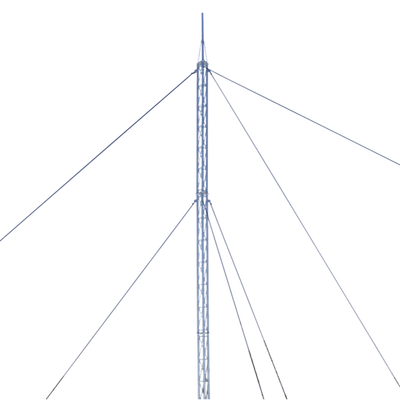

  2. Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida). | KTZ-30E-018P
Tarifa Normal

Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida). | KTZ-30E-018P

https://ssmadretierra.com/web/image/product.template/19734/image_1920?unique=7451d8b

Marca: SYSCOM TOWERS
Modelo: KTZ-30E-018P
• Normativa ISO 9001:2015 para calidad asegurada
• Galvanizado según ASTM B-633 para anticorrosión
• Carga axial máxima: 200 kg
• Resistencia al viento: 200 km/h
• Altura total: 18 metros con 6 tramos
• Diseño modular para fácil transporte e instalación

$ 18,505.94 más IVA 18505.94 MXN $ 18,505.94

Stock disponible: 16.0

$ 18,505.94

    Esta combinación no existe.

    Logo SYSCOM TOWERS

    Características Destacadas

    • Producto elaborado Bajo Normativa ISO 9001:2015.
    • Gran Elevación / Bajo costo.
    • 100% Inspección de Ensamble Tramo - Tramo.
    • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
    • Ideal para zonas secas libre de corrosión.

    Características Físicas

    • Carga Axial Máxima: 200 Kg.
    • Altura: 18 metros (6 tramos).
    • Resistencia al viento: 200 km/hr.
    • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
    • Aplicación: Intemperie (Zonas desérticas o baja humedad).

    Incluye los siguientes componentes

    Cantidad Modelo Descripción
    6 STZ30 Tramo de torre de 30 cm de ancho de cara.
    1 SCZ30P Copete de torre de 30 cm con opresor para pararrayo.
    1 SBA30 Base para torre de 30 cm.
    1 SAB30 Ancla para base de torre.
    3 SJB30 Brida de sujeción de Retenida.
    3 SAP01 Ancla de losa o pared para Retenida.
    18 CUELLO-14-HDG Cuello para cable de retenida
    54 NUDO-316-FJG Abrazadera tipo perro de 3/16'

    No incluye cable de retenida.

    Se recomiendan 190 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.

    No incluye Tensores

    Se recomiendan 9 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

    **El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

    Accesorios complementarios (No incluidos)

    Sistema de Señalización/Iluminación (No incluido)

    Cantidad Modelo Descripción
    2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
    2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

    *La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

    Sistema de línea de vida (No incluido)

    Cantidad Modelo Descripción
    1 SHE-LV Par de herrajes de sujeción
    1 S-GULV Guía para línea
    20 SRET-338CAM Cable de 3/8'
    6 NUDO-38FJG Nudo forjado 3/8'
    2 CUELLO-38-HDG Cuello 3/8'
    1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador.
    1 SYS-USA7B (Opcional) Arnés de Suspención.

    *La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

    ¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

    KLP-TZ18-PRO. - ¡Todo incluido! Ideal para torres de 18 m con dipolo corona, cableado y electrodos con .

    O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

    Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

    Cantidad Modelo Descripción
    1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
    1 S610 Registro plástico.
    3 TGCR11 Conector de Ojo
    2 TGAB18 Conector para Varilla
    1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

    * Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

    Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

    Cantidad Modelo Descripción
    1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
    1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
    1 S610 Registro plástico chico.
    1 ANTIOX Aerosol para protección de terminales.
    3 TGCR11 Conector de Ojo.
    2 TGAB18 Conector para Varilla.
    12 TGAC Aislador para torre.

    *La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

    *Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

    Ver diagrama de conexión de Tierra Física + Pararrayo.

    Recomendaciones

    • Asegúrese de que la instalación sea realizada por un profesional capacitado.
    • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
    • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
    • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
    • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
    • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
