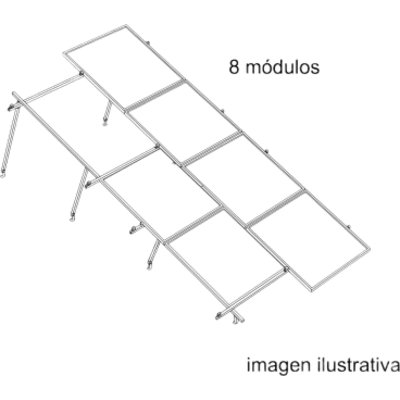

Sistema de Montaje Solar BASEL / 8 Módulos 645W / Configuración 2x4 / Losa Plana / Resistencia 170 km/h / Rieles N-S 4.72m / Inclinación 22° | KITBASEL2X4
Marca: BASEL
Modelo: KITBASEL2X4
• Resistencia a viento de 170 km/h certificada
• 8 módulos de 645 W para 5.16 kWp totales
• Área compacta de solo 26 m² instalados
• Inclinación óptima de 22° para máxima captación
• Configuración 2x4 con riel N-S de 4.53 m
• Kit completo con 9 componentes BASEL incluidos
BASEL Racking Systems modelo: KITBASEL
El sistema de montaje solar BASEL KITBASEL está diseñado para instalaciones fotovoltaicas sobre losa plana, con capacidad para albergar 8 módulos de hasta 645W cada uno en una configuración de 2 filas por 4 columnas (2x4). Este kit incluye todos los componentes estructurales necesarios para un montaje seguro y eficiente, con rieles N-S de 4.72 metros de longitud y una inclinación fija de 22 grados. Diseñado para resistir velocidades de viento de hasta 170 km/h, el sistema utiliza componentes como el N3 BASEL, L FOOT BASEL, abrazaderas intermedias y finales, clips superiores y tapas de extremo, todos fabricados con materiales de alta resistencia. El área total estimada de la instalación es de 26 m², con dimensiones de módulo de 2.382 m x 1.134 m. Este sistema es ideal para proyectos residenciales y comerciales de mediana escala que requieren una solución robusta y confiable para montaje en superficies planas.
Características Generales
- Tipo de instalación: Losa plana
- Configuración: 2 filas x 4 columnas (2x4)
- Número de módulos: 8
- Potencia por módulo: 645 W
- Dimensiones del módulo: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
- Área total estimada: 26 m² (279.86 ft²)
- Velocidad de viento: 170 km/h (105.63 mph)
- Inclinación: 22°
- Altura máxima desde la superficie: 1.88 m (6.17 ft)
- Distancia máxima entre apoyos E-O: 0.82 m (2.69 ft)
- Distancia aproximada entre primer y último apoyo N-S: 4.81 m (15.78 ft)
- Voladizo considerado: 30 cm (11.81 in) en cada extremo
- Número de planchas: 1
