Sistema de Montaje Solar BASEL / Flat Roof Single Row / 8 Módulos / 140 km/h Viento / Riel N-S 2.14 m / Inclinación 15° | KITBASEL1X8
Marca: BASEL
Modelo: KITBASEL1X8
• Resistencia a vientos de 140 km/h certificada
• Área compacta de solo 26 m² para instalación
• Inclinación óptima de 15° para máxima captación
• Sistema Basel con riel N-S de 2.14 m
• Altura de montaje de 0.71 m sobre superficie
• configuración 1x8
KIT BASEL 1X8

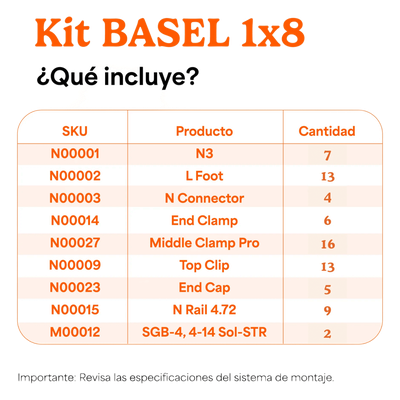

El sistema de montaje solar BASEL para techo plano (Flat Roof Single Row) está diseñado para instalaciones fotovoltaicas de hasta 8 módulos con una configuración de 1 arreglo de 1x8 módulos. Este sistema está calculado para resistir velocidades de viento de hasta 140 km/h, garantizando estabilidad y seguridad en la estructura. Incluye componentes clave como rieles N-S de 2.14 m, soportes N3 BASEL, pies L FOOT BASEL, conectores N CONNECTOR BASEL, abrazaderas finales END CLAMP BASEL, abrazaderas intermedias MIDDLE CLAMP PRO, clips superiores TOP CLIP BASEL, tapas finales END CAP BASEL, rieles N RAIL 4.72 y un kit de puesta a tierra SGB-4,4-14 SOL-STR. La inclinación del sistema es de 15 grados, con una altura aproximada desde la superficie de 0.71 m y un área total estimada de 26 m². Este despiece está optimizado para vientos de 140 km/h; para zonas con vientos superiores, se recomienda utilizar la calculadora BASEL o contactar al asesor correspondiente.
Características Generales
- Tipo de techo: Plano (Flat Roof)
- Configuración: 1 arreglo de 1x8 módulos
- Número de módulos: 8
- Velocidad de viento: 140 km/h
- Área total estimada: 26 m²
- Inclinación: 15°
- Altura aproximada desde la superficie: 0.71 m
- Largo del módulo: 2.38 m
- Largo del riel N-S: 2.14 m
- Distancia máxima entre apoyos E-O: 1.71 m
- Distancia aproximada entre apoyos N-S: 2.15 m
- Voladizo considerado: 30 cm de cada extremo
