Sistema de Montaje Solar / Techo Plano / 4 Módulos / Resistencia 140 km/h / Inclinación 15° / Componentes BASEL | KITBASEL1X4
Marca: BASEL
Modelo: KITBASEL1X4
• Resistencia a vientos de hasta 140 km/h
• Área compacta de solo 13 m²
• Inclinación óptima de 15° para mayor captación
• Rieles de 4.72 m con span real de 1.37 m
• Sistema modular con 9 componentes especializados
• Configuración 1x4
KIT BASEL 1X4

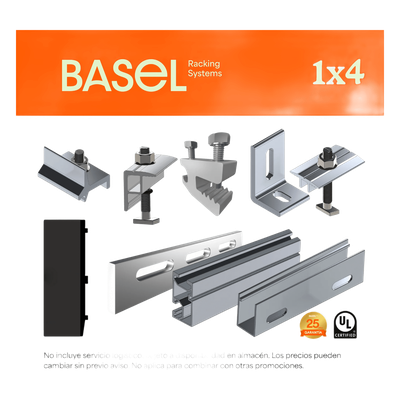

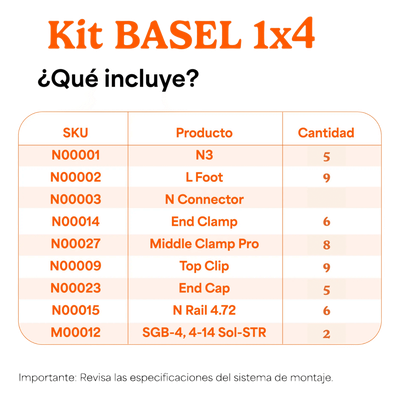

El sistema de montaje solar BASEL N3 está diseñado específicamente para instalaciones fotovoltaicas en techos planos, ofreciendo una solución robusta y eficiente para la fijación de paneles solares. Este sistema de estructura metálica, compuesto por rieles, patas y abrazaderas, permite una instalación segura y rápida, adaptándose a configuraciones de módulos. Con una capacidad de resistencia a vientos de hasta 140 km/h, el sistema BASEL N3 garantiza la estabilidad y durabilidad de la instalación en condiciones climáticas adversas. Incluye componentes como el N3 BASEL, L FOOT BASEL, N CONNECTOR BASEL, END CLAMP BASEL, MIDDLE CLAMP PRO, TOP CLIP BASEL, END CAP BASEL, N RAIL 4.72 y el SGB-4, 4-14 SOL-STR, proporcionando un kit completo para el montaje de 4 módulos en una configuración de 1x4. Este sistema es ideal para proyectos residenciales y comerciales que requieren una solución de montaje confiable y de alta calidad.
Características Generales
- Tipo de producto: Sistema de montaje solar para techo plano
- Marca: BASEL
- Modelo: N3 BASEL
- Número de módulos: 4
- Configuración: 1x4 (una fila de 4 módulos)
- Área total estimada: 13 m²
- Velocidad de viento máxima: 140 km/h
- Inclinación: 15°
- Altura aproximada desde la superficie: 0.71 m (2.3 ft)
- Largo del módulo: 2.38 m (7.8 ft)
- Largo del riel N-S: 2.14 m (7.0 ft)
- Tamaño pata 1: 0.57 m (1.9 ft)
- Distancia máxima entre apoyos E-O: 1.64 m (5.4 ft)
- Distancia aproximada entre apoyos N-S: 2.15 m (7.1 ft)
- Span Real: 1.37 m (4.5 ft)
- Voladizo: 30 cm (11.8 in) en cada extremo
- Número de arreglos: 1
- Número de costillas: 4
- Riel Este-Oeste: 4.70 m (15.4 ft)
