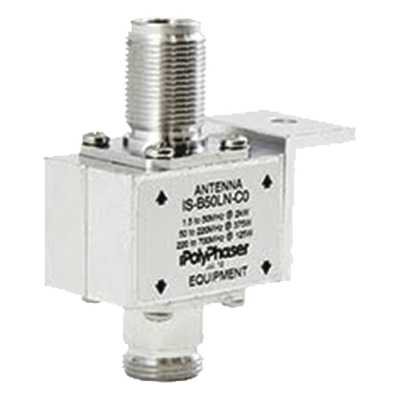

Protector Coaxial RF / 10-1000 MHz / 50 Ω / N Hembra / Bloqueo DC / 20 kA / Mampara | IS-B50LN-C0
Marca: POLYPHASER
Modelo: IS-B50LN-C0
• Bloqueador DC integrado para protección completa
• Tiempo de activación ultrarrápido de 2.5 ns
• Pérdida por inserción mínima de 0.1 dB
• Construcción en acero inoxidable 18-8 SS
• Operación extrema de -55°C a +85°C
• Potencia RF adaptativa hasta 1.5 kW
Protector coaxial RF diseñado para sistemas de radio bidireccional y SCADA que operan en el rango de 10 MHz a 1 GHz. Integra bloqueador de DC para aislamiento galvánico completo entre equipos conectados, eliminando corrientes continuas indeseadas. Su arquitectura de protección contra sobretensiones responde en 2.5 ns con capacidad de 20 kA según IEC 61000-4-5, asegurando continuidad operativa en infraestructuras críticas de comunicaciones. La construcción en acero inoxidable 18-8 SS y montaje en mampara permiten instalación en entornos industriales exigentes.
Características Principales
- Bloqueador de DC integrado para aislamiento galvánico
- Conectores N hembra en ambos extremos
- Montaje en mampara para instalación en paneles
- Impedancia característica de 50 Ω
- VSWR ≤ 1.1:1 en todo el rango de frecuencia
- Pérdida por inserción ≤ 0.1 dB
Especificaciones Técnicas
RF
Rango de frecuencia: 10 MHz – 1 GHz
Impedancia: 50 Ω
VSWR: ≤ 1.1:1 en todo el rango
Pérdida por inserción: ≤ 0.1 dB
Potencia máxima:
- 1.5 kW @ 10 – 50 MHz
- 375 W @ 50 – 220 MHz
- 125 W @ 220 – 700 MHz
- 50 W @ 700 – 1000 MHz
Protección Eléctrica
Voltaje de activación: 600 VDC ± 20%
Tiempo de activación: 2.5 ns para 2 kV/ns
Capacidad de corriente: 20 kA (IEC 61000-4-5 8/20 µs)
Energía de paso: ≤ 3.5 mJ @ 3 kA 8/20 µs
Mecánicas y Ambientales
Conectores: N hembra (ambos lados)
Material: Acero inoxidable 18-8 SS
Montaje: Mampara
Temperatura de operación: -55°C a +85°C
Temperatura de almacenamiento: -55°C a +50°C
Aplicaciones
Sistemas de radio bidireccional
Sistemas SCADA (no weatherized)
