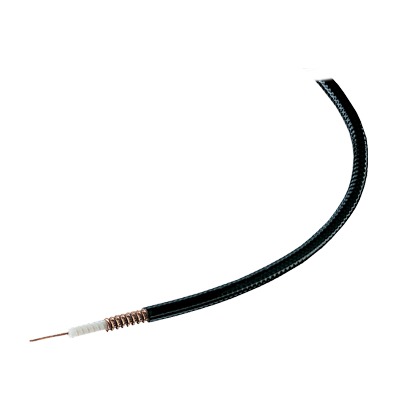

Cable Coaxial HELIAX de 1/4, Cobre Corrugado, Superflexible, Blindado, 50 Ohms | FSJ-150A

https://ssmadretierra.com/web/image/product.template/5638/image_1920?unique=ef7757a

Marca: ANDREW / COMMSCOPE
Modelo: FSJ-150A
• Impedancia eléctrica de 50 ohmios estándar
• Diámetro exterior compacto de 7.4 mm
• Factor de velocidad del 84 % eficiente
• Atenuación de 3.93 dB a 450 MHz
• Blindaje de cobre corrugado sólido al 100 %
• Resistencia a múltiples dobleces con radio de 25.4 mm

$ 230.26 más IVA 230.26 MXN $ 230.26

Stock disponible: 238.0

$ 230.26

    Esta combinación no existe.

    Características principales

    • Impedancia eléctrica estándar de 50 ohmios
    • Diámetro exterior compacto de 7.4 mm
    • Factor de velocidad eficiente del 84 %
    • Atenuación UHF 450 MHz: 3.93 dB a 30 m
    • Blindaje 100 % cobre corrugado sólido
    Especificaciones eléctricas
    • Impedancia: 50 Ω ±1 Ω
    • Capacitancia: 79.4 pF/m
    • Resistencia CC: 9.843 Ω/km (conductor interno)
    • Resistencia CC: 6.562 Ω/km (conductor externo)
    • Tensión de prueba: 1600 V
    • Inductancia: 0.200 µH/m
    • Resistencia de aislamiento: 100000 MΩ·km
    • Factor de velocidad: 82 %
    • Banda de frecuencia: 1 – 18000 MHz
    Especificaciones mecánicas
    • Radio de curvatura: 25.4 mm (múltiples dobleces)
    • Resistencia a aplastamiento: 100 lb/in
    • Resistencia a tracción: 68 kg
    • Momento de torsión: 1.1 N·m
    • Número de dobleces: Mínimo 15
    Especificaciones físicas
    • Diámetro exterior: 7.366 mm
    • Diámetro conductor interno: 1.905 mm
    • Peso: 0.07 kg/m
    • Material del dieléctrico: Polietileno espumado
    • Blindaje: Cobre corrugado sólido 100 %
    • Material del conductor interno: Aluminio cubierto de cobre
    • Jacket: Polietileno negro
    Atenuación típica (a 20°C)
    Frecuencia (MHz) Atenuación (dB/100m)
    0.50.407
    10.577
    1.50.707
    20.816
    101.833
    202.6
    303.192
    45012.817
    50013.545
    80017.362
    100019.556
    200028.455
    300035.602
    Potencia promedio (a 40°C)
    Frecuencia (MHz) Potencia (kW)
    0.56.4
    16.4
    1.56.4
    26.4
    103.99
    202.81
    302.29
    4500.57
    5000.54
    8000.42
    10000.37
    20000.26
    30000.21
    VSWR / Return Loss
    Banda de Frecuencia VSWR Return Loss (dB)
    680–960 MHz1.220.80
    1700–2200 MHz1.220.80
    2200–2700 MHz1.4315.00
    Condiciones ambientales
    • Instalación: -40°C a +60°C
    • Operación: -55°C a +85°C
    • Almacenamiento: -70°C a +85°C
    Certificaciones
    • UL/ETL Compliant
    • RoHS 2011/65/EU Compliant
    • China RoHS SJ/T 11364-2006
    • ISO 9001:2008

    Nota: Todos los valores son típicos a menos que se indique lo contrario. Las especificaciones están sujetas a cambio sin previo aviso.
