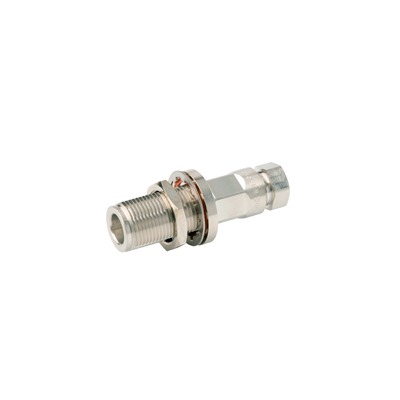

Conector N Hembra de chasis para cable FSJ1-50A | F1PNF-BHC

https://ssmadretierra.com/web/image/product.template/6623/image_1920?unique=7dfca45

Marca: ANDREW / COMMSCOPE
Modelo: F1PNF-BHC
• Conector tipo N hembra para chasis
• Modo de ensamble auto-sujetado
• Contacto central de oro soldable
• Aislante dieléctrico de teflón
• Compatible con cable FSJ1-50A (1/4")
• Impedancia 50 ohm, frecuencia hasta 6000 MHz

$ 608.10 más IVA 608.1 MXN $ 608.10

Stock disponible: 5.0

$ 608.10

    Esta combinación no existe.

    Características Principales

    • Conector tipo N hembra para chasis
    • Modo de ensamble auto-sujetado
    • Contacto central de oro soldable
    • Aislante dieléctrico de teflón
    • Compatible con cable FSJ1-50A (1/4')
    Especificaciones Eléctricas
    • Impedancia del conector: 50 ohm
    • Frecuencia de operación: 0 – 6000 MHz
    • Impedancia del cable: 50 ohm
    • IMD de 3er orden: -112 dBm @ 910 MHz
    • Voltaje de operación RF: 565.00 V vrms
    • Prueba de voltaje DC: 1600 V
    • Resistencia contacto exterior: 0.25 mOhm (máx.)
    • Resistencia contacto interior: 1.00 mOhm (máx.)
    • Resistencia de aislamiento: 5000 MOhm (mín.)
    • Potencia promedio: 0.4 kW @ 900 MHz
    • Potencia pico: 6.40 kW (máx.)
    • Efectividad de blindaje: -110 dB
    Especificaciones Mecánicas
    • Acabado contacto exterior: Trimetal
    • Acabado contacto interior: Plata
    • Durabilidad de interfaz: 500 ciclos
    • Fuerza de retención: 450 N | 101 lbf
    • Par de torsión: 1.40 N·m | 1.03 ft lb
    • Fuerza de inserción: 124.55 N | 28.00 lbf
    • Par de prueba: 1.70 N·m | 1.25 ft lb
    • Fuerza de retención del acople: 445.00 N | 100.04 lbf
    • Tamaño nominal: 1/4 in
    • Diámetro: 22.10 mm | 0.87 in
    • Altura: 22.10 mm | 0.87 in
    • Longitud: 51.16 mm | 2.01 in
    • Peso: 59.20 g | 0.13 lb
    • Ancho: 22.10 mm | 0.87 in
    Especificaciones Ambientales
    • Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
    • Temperatura almacenamiento: -65 °C a +125 °C (-85 °F a +257 °F)
    • Resistencia a la humedad: IEC 60068-2-3
    • Choque mecánico: IEC 60068-2-27
    • Choque térmico: IEC 60068-2-14
    • Vibración: IEC 60068-2-6
    • Corrosión: IEC 60068-2-11
    Cumplimiento y Certificaciones
    • RoHS: 2011/65/EU Cumple por Exención
    • China RoHS: SJ/T 11364-2006 Por encima del valor MCV
    • ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad
    VSWR / Return Loss
    • 824–2700 MHz: VSWR 1.04 / Return Loss 34.00 dB
    • 3000–6000 MHz: VSWR 1.25 / Return Loss 19.00 dB
