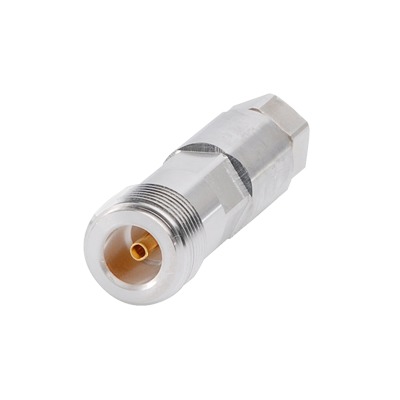

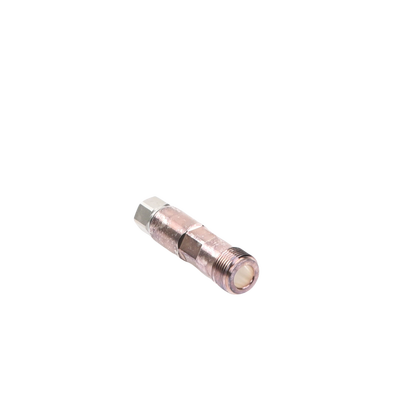

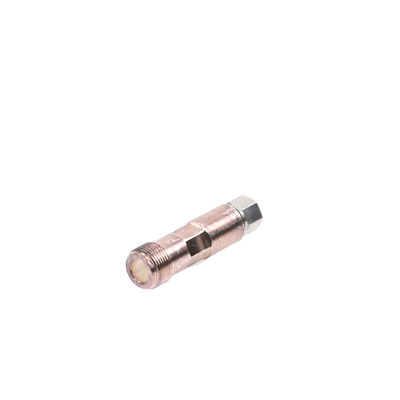

Conector tipo N hembra para FSJ1-50A | F1-PNF

Especificaciones Eléctricas

• Impedancia del conector: 50 ohm
• Banda de frecuencia operativa: 0 – 8000 MHz
• Impedancia del cable: 50 ohm
• IMD de tercer orden: típico -112 dBm @ 910 MHz
• Voltaje operativo RF: máximo 565.00 Vrms
• Voltaje de prueba DC: 1600 V
• Resistencia contacto exterior: máximo 0.25 mOhm
• Resistencia contacto interior: máximo 1.00 mOhm
• Resistencia de aislamiento: mínimo 5000 MOhm
• Potencia promedio: 0.4 kW @ 900 MHz
• Potencia pico: máximo 6.40 kW
• Efectividad de blindaje: -110 dB

Especificaciones Mecánicas

• Método de fijación contacto exterior: Autoblocante
• Método de fijación contacto interior: Soldadura
• Recubrimiento contacto exterior: Plata
• Recubrimiento contacto interior: Oro
• Durabilidad de interfaz: 500 ciclos
• Fuerza de retención: 450 N | 101 lbf
• Par de torsión de retención: 1.40 N·m | 1.03 ft lb
• Fuerza de inserción: 124.55 N | 28.00 lbf
• Par de torsión de tuerca de acoplamiento: 1.70 N·m | 1.25 ft lb
• Fuerza de retención de tuerca: 445.00 N | 100.04 lbf
• Tamaño nominal: 1/4 in
• Diámetro: 15.83 mm | 0.62 in
• Altura: 15.83 mm | 0.62 in
• Longitud: 55.19 mm | 2.17 in
• Peso: 100.46 g | 0.22 lb
• Ancho: 15.83 mm | 0.62 in

Especificaciones Ambientales

• Temperatura operativa: -55 °C a +85 °C
• Temperatura de almacenamiento: -65 °C a +125 °C
• Profundidad de inmersión: 1 m
• Prueba de inmersión: Mating Mated
• Prueba de resistencia a la humedad: IEC 60068-2-3
• Prueba de choque mecánico: IEC 60068-2-27
• Prueba de choque térmico: IEC 60068-2-14
• Prueba de vibración: IEC 60068-2-6
• Prueba de corrosión: IEC 60068-2-11

Condiciones Estándar

• Atenuación, temperatura ambiente: 20 °C | 68 °F
• Potencia promedio, temperatura ambiente: 40 °C | 104 °F
• Potencia promedio, temperatura conductor interior: 100 °C | 212 °F

Return Loss/VSWR

• 45–4100 MHz: VSWR 1.12, Return Loss 25.00 dB
• 4100–6200 MHz: VSWR 1.17, Return Loss 22.00 dB
• 6200–11000 MHz: VSWR 1.43, Return Loss 15.00 dB
