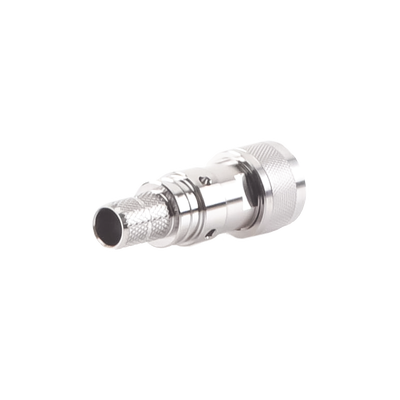

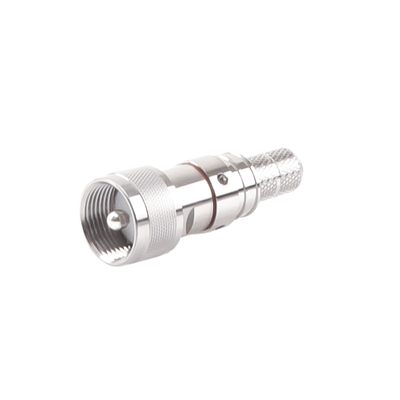

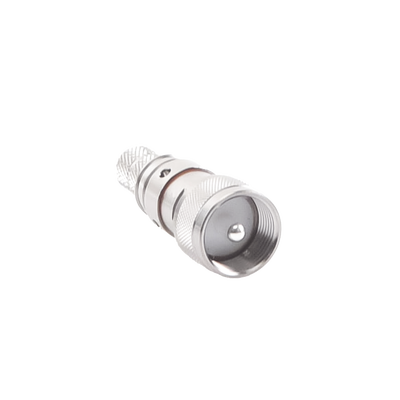

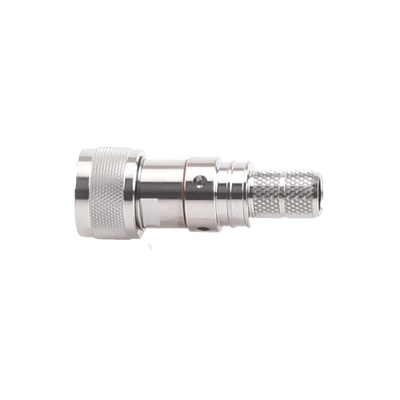

Conector UHF Macho Plegable con Pin Cautivo para cables RG8 | EZ-400-UM-X
Marca: Times Microwave
Modelo: EZ-400-UM-X
• Conector UHF macho con pin cautivo no soldable
• Compatible con RG-8, Belden 9913 y LMR400
• Diseño plegable para instalación rápida y segura
• Contacto central de oro y plata con 50 ohms
• Rango de frecuencia DC ~ 3 GHz
• Resistencia a vibración y choques extremos
Conector tipo UHF Macho de la serie EZ de Times Microwave reconocido por su facilidad de instalación y el excelente rendimiento ofrecido gracias a su pin cautivo no soldable.
Características principales
- Tipo de Conector: UHF Macho
- Especial para Cable: RG-8, Belden 9913, Times LMR400, CNT400, RG8USYS
- Modo de Ensamble: Plegable
- Contacto Central: Oro plateado
- Impedancia: 50 Ohms
Propiedades eléctricas
- Impedancia: 50 Ω
- Rango de Frecuencia: DC ~ 3 GHz
- Tensión de Aislamiento: 2000 Vrms
- Resistencia de Aislamiento: ≥10000 MΩ
- VSWR: ≤1.30 (DC ~ 2.45 GHz)
- Pérdida de Inserción: -0.1 x √f (dB, f en GHz)
Propiedades mecánicas
- Tipo de Contacto: Spring Finger
- Fuerza de Retención: 120 lbs
- Conectorización: Recto
- Estándar: IEC 60169-12
- Durabilidad: 500 ciclos
Propiedades ambientales
- Rango de Temperatura: -40°C ~ +125°C
- Choque Térmico: MIL-STD-202, Método 107, Cond. B
- Vibración: MIL-STD-202, Método 204, Cond. B
- Choque: MIL-STD-202, Método 213, Cond. G
- Resistencia al Clima: IEC 60068 55/155/21
- RoHS: Cumple
Materiales y acabados
- Cuerpo: Latón, acabado Sn-Ni
- Pasador de Contacto: Bronce de Fósforo, acabado plata
- Aislador: PTFE
- Tuerca de Acoplamiento: Latón, acabado Sn-Ni
- Ferrule: Cobre, acabado Sn-Ni
Herramientas recomendadas
- Herramienta de Pelado: 3192-004/CST-400
- Herramienta de Prensa: 3190-666/CT-400/300
- Tubo Termoretráctil: 3/4'x2' (3:1)
