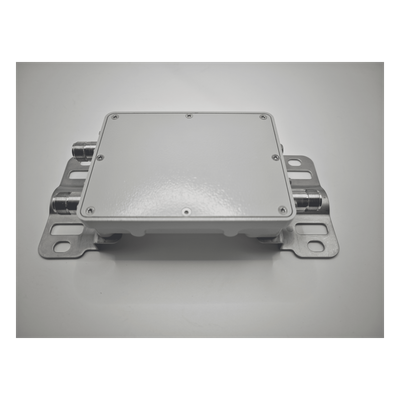

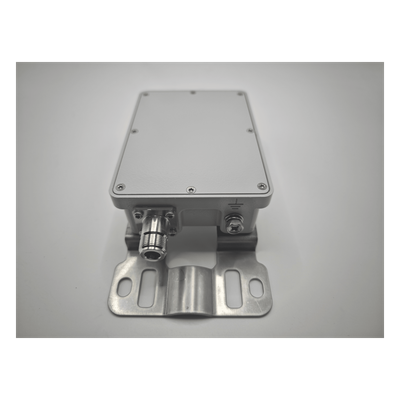

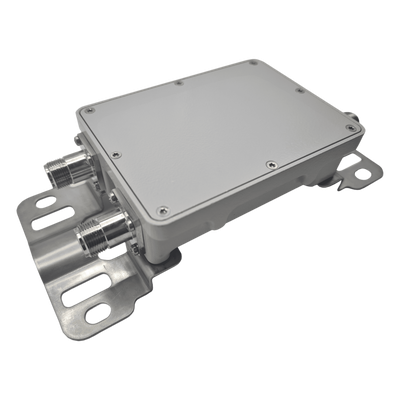

Combinador de Bandas de Dos Vías / 698-960 MHz y 1710-2700 MHz / PIM3 -140 dBc / Potencia Pico 800 W / Conectores N Hembra / IP40 | EP-COMB-2B
Marca: EPCOM
Modelo: EP-COMB-2B
• PIM3 -140 dBc y PIM5 -150 dBc para señales limpias en entornos densos
• Rechazo fuera de banda ≥60 dB que minimiza interferencias cruzadas
• Pérdida por inserción ≤0.8 dB que preserva la potencia de transmisión
• Potencia continua 300 W y pico 800 W para amplificadores de alta potencia
• Conectores N hembra profesionales compatibles con infraestructura estándar
• Diseño de dos puertos a uno que simplifica configuraciones multibanda
El combinador de bandas de dos vías es un dispositivo pasivo diseñado para integrar y separar señales en las bandas de 698-960 MHz y 1710-2700 MHz en infraestructuras de telecomunicaciones. Su arquitectura de dos puertos a uno permite consolidar trayectorias de RF reduciendo complejidad en torres y sitios de celda. Con valores de PIM3 de -140 dBc y PIM5 de -150 dBc, garantiza compatibilidad con sistemas LTE, GSM y WCDMA sensibles a intermodulación. La pérdida por inserción contenida en ≤0.8 dB preserva la eficiencia energética, mientras que el rechazo fuera de banda ≥60 dB aísla canales adyacentes. Soporta potencia continua de 300 W y pico de 800 W, operando con conectores N hembra de interfaz estándar en instalaciones profesionales.
Características Generales
- • Combinación de señales 698-960 MHz y 1710-2700 MHz
- • Pérdida por inserción ≤0.8 dB
- • Rechazo fuera de banda ≥60 dB
- • PIM3 -140 dBc / PIM5 -150 dBc
- • Potencia continua 300 W / Pico 800 W
- • Conectores N hembra
- • Grado de protección IP40
Desempeño RF
- Rango de frecuencia: 698-960 MHz y 1710-2700 MHz
- Pérdida por inserción: ≤0.8 dB
- Rechazo fuera de banda: ≥60 dB
- PIM3: -140 dBc
- PIM5: -150 dBc
Físicas y Eléctricas
- Potencia continua: 300 W
- Potencia pico: 800 W
- Conectores: N hembra
- Grado de protección: IP40
Configuración
- Arquitectura: Dos puertos a uno
- Aplicaciones: Telecomunicaciones, sitios celda, infraestructura RF multibanda
