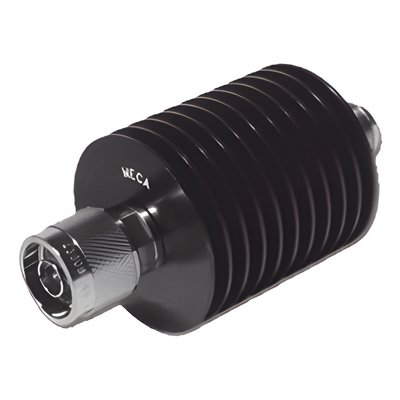

Atenuador en Línea RF / 30 dB / 30 W / 0-3 GHz / VSWR <1.2 / Conector N Macho-Hembra / -40 °C a +50 °C | EP-ATN-3030-3N
Marca: EPCOM
Modelo: EP-ATN-3030-3N
• Atenuación fija de 30 dB con tolerancia ±1.0 dB para mediciones de señal confiables
• Rango de frecuencia DC a 3 GHz compatible con sistemas de RF de banda ancha
• Capacidad de potencia de 30 W para aplicaciones de transmisión de alta energía
• VSWR inferior a 1.2 que minimiza reflexiones y protege equipos sensibles
• PIM ultra bajo desde -140 dBc que reduce interferencias en sistemas multicarrier
• Conector N macho-hembra que permite inserción en línea sin adaptadores adicionales
Atenuador en línea diseñado para aplicaciones de radiofrecuencia en entornos interiores. Opera en un rango de frecuencia de DC a 3 GHz con una atenuación fija de 30 dB y tolerancia de ±1.0 dB, garantizando precisión en la medición y control de niveles de señal. Soporta una capacidad de potencia máxima de 30 W con un VSWR inferior a 1.2, lo que asegura estabilidad de impedancia y bajas reflexiones. Incorpora conector N macho-hembra para inserción directa en línea sin necesidad de adaptadores adicionales. Su diseño compacto y ligero facilita la integración en racks, gabinetes y equipos de telecomunicaciones.
Características Generales
- • Atenuación fija: 30 dB (tolerancia ±1.0 dB en rango 21-30 dB)
- • Rango de frecuencia: DC a 3 GHz
- • Capacidad de potencia máxima: 30 W
- • VSWR: <1.2
- • Impedancia: 50 Ω
- • Conector RF: N macho-hembra
- • PIM ultra bajo: desde -140 dBc
- • Rango de temperatura operativa: -40 °C a +50 °C
- • Diseño compacto para instalación en interiores
- • Opciones de conector disponibles: N, SMA, DIN o BNC
Desempeño RF
- • Atenuación: 30 dB
- • Tolerancia: ±1.0 dB (21-30 dB)
- • Frecuencia: DC - 3 GHz
- • VSWR: <1.2
- • Impedancia: 50 Ω
- • PIM: desde -140 dBc
Físicas y Eléctricas
- • Potencia máxima: 30 W
- • Conector: N macho-hembra
- • Dimensiones: Ø45 × 104 mm
- • Peso: 230 g
- • Temperatura: -40 °C a +50 °C
- • Aplicación: Interiores
Contenido del Paquete
- • 1 Atenuador en línea EPATN30303N
- • Especificaciones según modelo configurado
