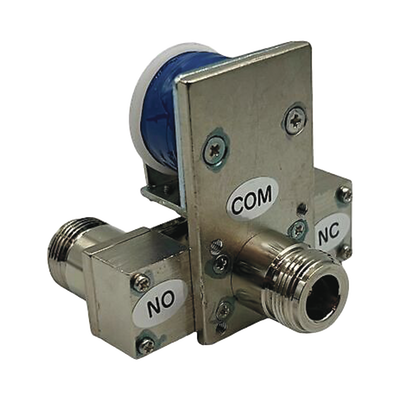

Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 250 Watt a 1 GHz. | CX-520D
Marca: SYSCOM
Modelo: CX-520D
• Alimentación 12 Vcc nominal, consumo 160 mA
• Rango de frecuencia hasta 2 GHz
• Impedancia estándar 50 ohm
• Potencia de entrada 250 W @ 1 GHz
• Conectores N hembra para fácil integración
• Aislamiento 46 dB mínimo @ 1 GHz
Características Eléctricas
- Alimentación: 10-14 Vcc (12 Vcc Nom.)
- Consumo: 160 mA
- Tensión de activación: 10-14 Vcc
- Tensión de liberación: Mín. 3 Vcc
- Resistencia de bobina: 75 ±10% Ω @ 20°C
- Esperanza de vida: 1,000,000 operaciones
Especificaciones RF
- Rango de frecuencia: Hasta 2 GHz
- Impedancia: 50 Ω
- Potencia de entrada: 250W @ 1 GHz
- VSWR: 1.05 (máx.) @ 1 GHz
- Aislamiento: 46 dB (mín.) @ 1 GHz
- Pérdida de inserción: 0.20 dB (máx.) @ 1 GHz
Características Mecánicas
- Arreglo de contactos: SPDT
- Conectores: 3x N Hembra
- Temperatura operación: -25°C a +50°C
- Elevación máxima de temperatura: 20°C
- Peso: Aprox. 230 g
- Montaje: 4 tornillos
Tiempo de Conmutación
- Tiempo de conexión: 20 ms (máx.)
- Tiempo de desconexión: 15 ms (máx.)
