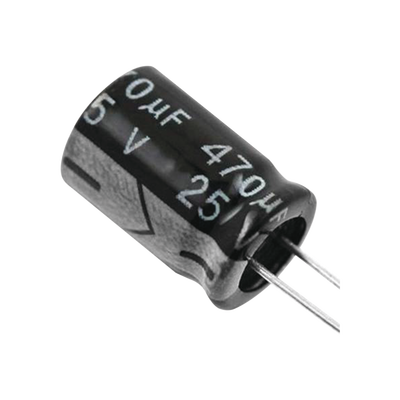

Capacitor Electrolítico de Aluminio, Radial de 470 µFd, 25 Vcc, 105 °C, 8 x 15 mm. | CE470/25V
Marca: SYSCOM
Modelo: CE470/25V
• Capacitor electrolítico radial de 470 µFd
• Voltaje nominal de 25 Vcc
• Operación hasta 105 °C de temperatura
• Dimensiones compactas de 8 x 15 mm
• Tolerancia del 20% en condiciones estándar
• Vida útil de 2000 horas a 105°C
Características Técnicas
- Capacidad Nominal: 470 µF
- Voltaje Nominal: 25 Vcc
- Temperatura de Operación: -40°C a +105°C
- Resistencia Serie Equivalente (ESR): 0.16 tanδ (120Hz, 20°C)
- Corriente de Fuga: I=0.01CV o 3µA (lo que sea mayor)
- Dimensión: 8 x 15 mm
- Tolerancia: ±20% (a 120Hz, 20°C)
- Vida Útil: 2000 horas a 105°C
Especificaciones de Rendimiento
- Corriente de Rizado: 420 mA (a 105°C, 120Hz)
- Factor de Multiplicación de Rizado:
- 1.00 a 120Hz
- 1.10 a 300Hz
- 1.13 a 1kHz
- 1.15 a 10kHz-100kHz
- Estabilidad a Baja Temperatura:
- Z(-25°C)/Z(+20°C) ≤ 2
- Z(-40°C)/Z(+20°C) ≤ 4
Condiciones de Prueba
- Prueba de Durabilidad: 2000 horas a 105°C
- Cambio Máximo de Capacidad: ±20% del valor inicial
- Factor de Disipación Máximo: 200% del valor especificado
- Corriente de Fuga Máxima: ≤ valor inicial especificado
- Prueba de Almacenamiento: 1000 horas a 105°C sin carga
Características de Construcción
- Tipo: Capacitor electrolítico radial de aluminio
- Serie: SH Standard Series
- Construcción: Terminales radiales
- Encapsulado: Aluminio con terminales de aluminio
- Polaridad: Polarizado
Condiciones Ambientales
- Temperatura de Operación: -40°C a +105°C
- Temperatura de Almacenamiento: -25°C a +105°C
- Resistencia a la Humedad: Cumple con estándares IEC 60068-2-30
- Resistencia a la Vida Útil: 2000 horas a 105°C
