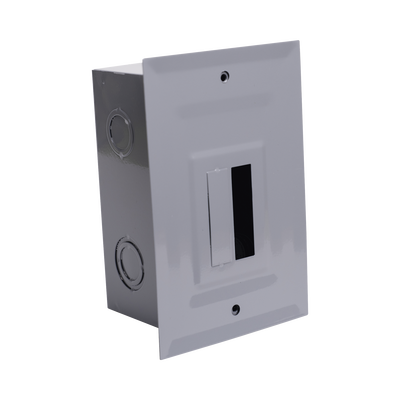

Centro de Carga para Empotrar, 02 Polos, 50 A, 1 Fase 3 Hilos, 120/240 V AC, 60Hz | C2Q02E
Marca: CHINT
Modelo: C2Q02E
• Voltaje 120/240 VCA para versatilidad
• Corriente nominal 50 A para uso residencial
• Capacidad interruptiva 10 kA CA, 50/60 Hz
• Conectores tipo opresor para conexión segura
• Conexiones aluminio estanado, mayor durabilidad
• Diseño empotrable, integración discreta en instalaciones
Los centros de carga C2Q son la solución perfecta para el sistema de distribución eléctrica en hogares y aplicaciones comerciales ligeras, ofreciendo seguridad y versatilidad en la distribución eléctrica.
Características principales
- Uso residencial y comercial ligero
- Distribución eléctrica segura y versátil
- Sistema de zapatas con opresores para fácil cableado
- Conectores tipo opresor para una conexión más sencilla y segura
- Certificados bajo NOM003SCFI2014, NMX-J-515-ANCE 2014
Especificaciones técnicas
- Voltaje de operación: 120/240 VCA
- Corriente nominal: 50 A
- Configuración: 1 Fase, 3 Hilos
- Capacidad interruptiva: 10 kA
- Frecuencia: 50/60 Hz
- Conexiones: Aluminio estañado
- Color: Gris
- Montaje: Empotrar
Aplicaciones
- Distribución eléctrica residencial
- Instalaciones comerciales ligeras
- Sistemas de distribución eléctrica versátiles
Diagrama de conexiones
El centro de carga C2Q02E tiene la siguiente configuración:
- 1 Fase, 3 Hilos
- 2 Interruptores 1P
- Configuración: L1, L2, N
Dimensiones
Las dimensiones del centro de carga C2Q02E son:
- Caja: Largo 95 mm x Alto 160 mm x Profundo 75 mm
- Tapa: Largo 125 mm x Alto 185 mm
Certificaciones
- NOM003SCFI2014
- NMX-J-515-ANCE 2014
