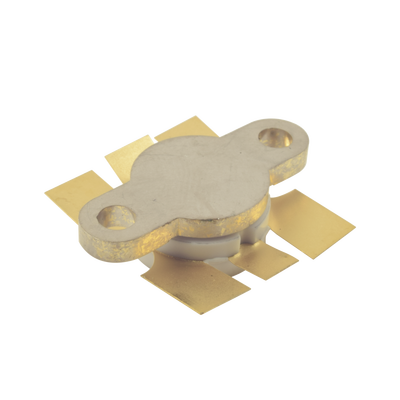

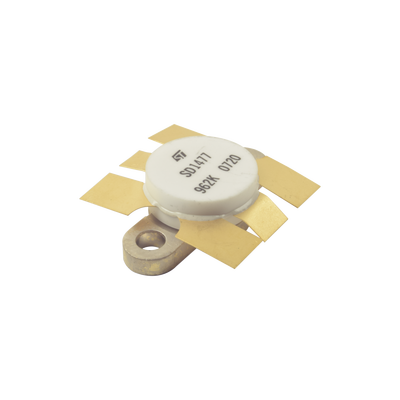

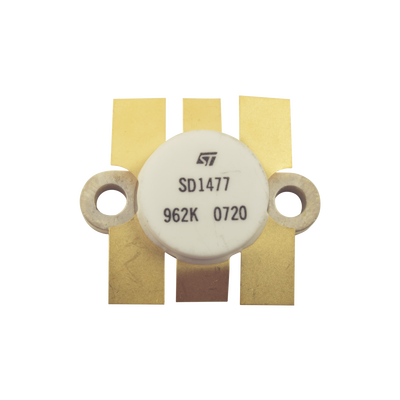

Transistor NPN de Silicón SD1477, 175 MHz, 12.5 Vcc, 100 Watt. | B2-160

https://ssmadretierra.com/web/image/product.template/6750/image_1920?unique=d6990d2

Marca: TPL COMMUNICATIONS
Modelo: B2-160
• Transistor NPN de silicio para aplicaciones RF
• Frecuencia operativa de hasta 175 MHz
• Potencia de salida máxima de 100 vatios
• Voltaje de colector de 12.5 VCC
• Diseño robusto para alta eficiencia energética
• Impedancia entrada 1.5 - j0.9 y carga 0.5 - j1.0

$ 5,691.70 más IVA 5691.7 MXN $ 5,691.70

Stock disponible: 5.0

$ 5,691.70

    Esta combinación no existe.

    Características Principales

    • Transistor NPN de silicio para aplicaciones RF
    • Frecuencia operativa de hasta 175 MHz
    • Potencia de salida máxima de 100 vatios
    • Voltaje de colector de 12.5 VCC
    • Diseño robusto para alta eficiencia energética

    Aplicaciones

    • Sistemas de comunicación VHF
    • Transmisores FM
    • Amplificadores de potencia RF
    Especificaciones RF
    • Frecuencia: 175 MHz
    • Potencia de salida: 100 W
    • Relación de ganancia: 6.0 dB
    • Impedancia entrada: 1.5 - j 0.9 Ω
    • Impedancia carga: 0.5 - j 1.0 Ω
    Especificaciones Eléctricas
    • Voltaje colector-base: 36 V
    • Voltaje colector-emisor: 18 V
    • Voltaje emisor-base: 4.0 V
    • Corriente colector: 20 A
    • Disipación de potencia: 270 W
    Especificaciones Térmicas
    • Resistencia térmica (junto-case): 0.65 °C/W
    • Temperatura de unión: +200 °C
    • Temperatura almacenamiento: -65 a +150 °C
    Conexiones y Empaque
    • Conexión colector: Perno
    • Conexión base: Cable
    • Conexión emisor: Cable
    • Tipo de empaque: Sellado con epoxi
    Condiciones de Prueba
    • Frecuencia: 175 MHz
    • Voltaje de prueba: 12.5 VCC
    • Potencia de entrada: 25 W
    • Clase de operación: Clase C
