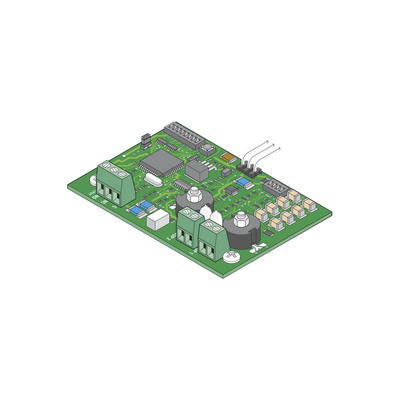

Sensor de masa DKS de dos Canales / Compatible con barreras y motores DKS | 9409-010

https://ssmadretierra.com/web/image/product.template/22169/image_1920?unique=c5c76c1

Marca: DKS DOORKING
Modelo: 9409-010
• Sensor de masa de dos canales independientes
• Detector de bucle auto-ajustable con calibración continua
• Detección en modos presencia y pulso
• Indicadores LED para frecuencia y estado de bucle
• Protección contra sobretensiones y aterrizamiento seguro
• Configuración flexible con DIP switches y Fast-Trak

$ 8,227.62 más IVA 8227.62 MXN $ 8,227.62

Stock disponible: 6.0

$ 8,227.62

    Esta combinación no existe.

    Características Principales

    • Sensor de masa de dos canales
    • Compatible con barreras DKS
    • Compatible con motores DKS
    • Detección precisa y rápida
    • Interfaz de instalación sencilla
    Especificaciones Técnicas
    • Modelo: 9409-010
    • Aplicación: Para operadores de puerta vehicular DKS
    • Canales: 2 canales independientes
    • Tipo: Detector de bucle 'Auto-ajustable'
    • Modos de detección: Presencia (normal) y Pulso (específico)
    • Indicadores LED: 2 LEDs (L1 y L2) para detección y frecuencia
    • Conexión: A través de puertos de detector de bucle en placa de control
    Ajustes y Configuración
    • Sensibilidad: Ajustable por DIP switches (Alta, Media-Alta, Media-Baja, Baja)
    • Boost de sensibilidad: Activable individualmente por canal
    • Fast-Trak: Compensación de deriva de frecuencia, activable individualmente por canal
    • Modo de bucle inverso: Conexión en serie para bucles inversos
    • Indicación de frecuencia: LEDs L1 y L2 muestran frecuencia en KHz al encender
    Funciones Avanzadas
    • Auto-calibración continua de frecuencia
    • Reducción de 'falsas detecciones' mediante auto-ajuste
    • Detección de problemas físicos en los bucles
    • Indicación de frecuencia de bucle al encender
    • Protección contra sobretensiones

    Detalles de Instalación

    • Conexión de cables de bucle a terminales
    • Aterrizamiento del blindaje al chasis del operador
    • Uso de conducto PVC para protección
    • Requiere cable trenzado con blindaje aislado
    • 6 vueltas por pie en cables de conexión
    • Botón de reinicio para limpiar fallos
    Terminales y Conexiones
    • Conexión de bucle 1: Terminales L1
    • Conexión de bucle 2: Terminales L2
    • Salida bucle 2: Relé Forma C (C, NC, NO)
    • Jumper J1: Configura modo de operación de bucle 2 (Presencia/Pulso)
    • Conexión de alimentación: 20 VDC y 5 VDC
    Diagnóstico y Mantenimiento
    • LEDs L1 y L2 indican detección y estado del bucle
    • Destello continuo de LED indica problema físico en el bucle
    • Botón de reinicio para restablecer indicación de fallos
    • Monitoreo continuo de frecuencia de operación
    • Alerta de frecuencia fuera de rango
