  2. Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220 | 88001-0067
Tarifa Normal

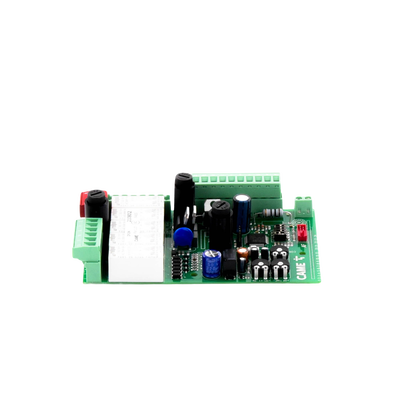

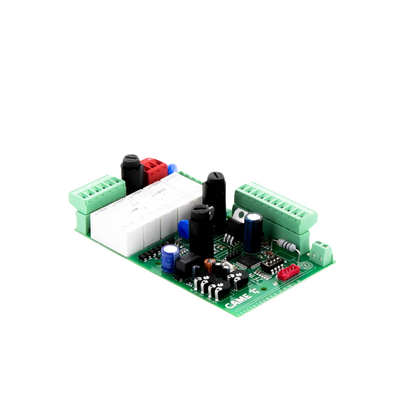

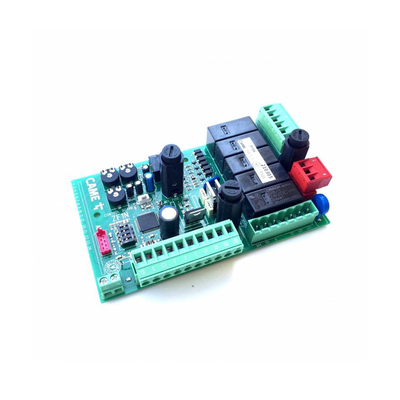

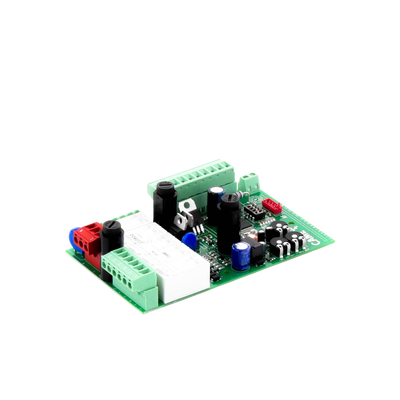

Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220 | 88001-0067

https://ssmadretierra.com/web/image/product.template/15551/image_1920?unique=98ae5af

Marca: CAME
Modelo: 88001-0067
• Compatibilidad con modelos 001U7220 y 002ZFN110
• Diseño eficiente para control avanzado
• Fácil integración en sistemas existentes
• Alta fiabilidad en operaciones críticas
• Interfaz de usuario simplificada y accesible
• Alimentación 230 V CA o 120 V CA

$ 3,529.20 más IVA 3529.2000000000003 MXN $ 3,529.20

Stock disponible: 1.0

$ 3,529.20

    Esta combinación no existe.

    Características principales

    • Compatibilidad con modelos 001U7220 y 002ZFN110
    • Diseño eficiente para control avanzado
    • Fácil integración en sistemas existentes
    • Alta fiabilidad en operaciones críticas
    • Interfaz de usuario simplificada y accesible

    Especificaciones técnicas

    • Grado de protección: IP54
    • Alimentación: 230 V CA o 120 V CA
    • Consumo en stand-by: 40 mA
    • Potencia máxima: 320 W
    • Material de la caja: ABS
    • Temperatura de funcionamiento: -20°C a +55°C
    Fusibles
    • Línea: 5 A
    • Tarjeta: 315 mA
    • Accesorios: 3,15 A
    Conexiones eléctricas
    • Alimentación: 120 V o 230 V AC
    • Salida para accesorios: 24 V AC - máx. 20 W
    Dimensiones
    • Medidas: 184 x 452 mm

    Funciones configurables

    • Cierre automático activado/desactivado
    • Función ABRE-STOP-CIERRA-STOP (secuencial)
    • Función ABRE-CIERRA-INVERSIÓN (paso-paso)
    • Test de seguridad para verificación de fotocélulas
    • Función para borrar usuarios

    Regulaciones

    • Tiempo de cierre automático (1-120 segundos)
    • Tiempo de funcionamiento de motorreductores (15-120 segundos)
    • Retraso en cierre del motor M2 (3-10 segundos)
    Conexiones de seguridad
    • Entrada para fotocélulas
    • Comprobación de dispositivos de seguridad
    • Protección contra fallos en dispositivos de seguridad
    Conexiones de dispositivos
    • Conexión para motorreductores
    • Salida para luz intermitente
    • Salida de indicación de puerta abierta
    Comunicación inalámbrica
    • Conector para tarjeta AF
    • Conexión para antena RG58 (hasta 10m)
    • Memorización de hasta 50 usuarios

    Condiciones de instalación

    • Instalación por personal calificado
    • Corte de tensión antes de la instalación
    • Preparación de tuberías y canaletas
    • Comprobación de conexiones internas
    • Verificación de fijación en superficies sólidas

    Tipos de cables recomendados

    • Cables H05RN-F para uso exterior
    • Cables H05VV-F para uso interior
    • Sección mínima según longitud de cable
    • Cable RG58 para antena (hasta 10m)
    Protección eléctrica
    • Fusibles rápidos para todas las conexiones
    • Protección contra sobretensión categoría III
    • Aislamiento suplementario en conexiones internas
    Componentes principales
    • Transformador
    • Borneros para conexiones
    • Trimmer para ajustes
    • LEDs indicadores
    Aplicaciones
    • Control de cancelas de dos hojas batientes
    • Uso residencial y en comunidades de vecinos
    • Instalación en entornos interiores y exteriores

    Precauciones de seguridad

    • Instalación exclusiva por personal calificado
    • Cortar la tensión antes de manipular
    • Protección contra sobrecargas mediante fusibles
    • Verificación de aislamiento en conexiones internas
    • Protección contra daños mecánicos en cables

    Notas de programación

    • Memorización de usuarios hasta 50 emisores
    • Procedimiento de programación mediante pulsador PROG
    • Confirmación mediante LED de programación
    • Comprobación automática de fotocélulas
