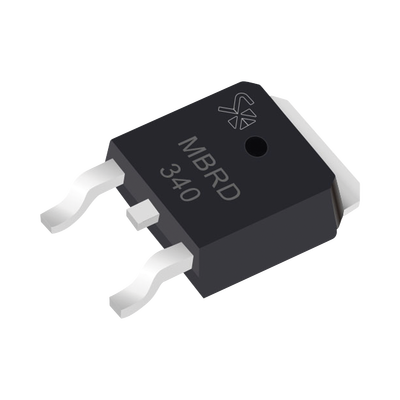

  2. Diodo Rectificador Schottky, 3 Amp., 40 PIV, para SMD, Montaje DPAK, Tipo Anodo Dual. | 863-MBRD340G
Tarifa Normal

Diodo Rectificador Schottky, 3 Amp., 40 PIV, para SMD, Montaje DPAK, Tipo Anodo Dual. | 863-MBRD340G

https://ssmadretierra.com/web/image/product.template/6696/image_1920?unique=202ac4b

Marca: SYSCOM
Modelo: 863-MBRD340G
• Diodo Schottky de 3 A de corriente promedio
• Voltaje inverso máximo (VRM) de 40 V
• Paquete DPAK para montaje superficial SMD
• Doble ánodo para configuraciones de rectificación dual
• Tensión directa baja de 0.6 V (3 A)
• Velocidad de conmutación rápida para aplicaciones de alta frecuencia

$ 87.36 más IVA 87.36 MXN $ 87.36

Stock disponible: 5.0

$ 87.36

    Esta combinación no existe.

    Características Principales

    • Diodo Rectificador Schottky de 3 Amperios
    • Voltaje Inverso Pico Máximo (VRRM): 40V
    • Paquete DPAK para montaje superficial (SMD)
    • Tipo Anodo Dual
    • Diseñado para rectificación en fuentes de alimentación

    Características Técnicas

    • Corriente promedio rectificada: 3A (TC = +125°C)
    • Corriente de pico repetitiva: 6A (onda cuadrada, 50% duty cycle)
    • Corriente de sobrecarga no repetitiva: 75A (medio ciclo, 60Hz)
    • Corriente inversa de pico (IRRM): 1A (2μs, 1kHz)
    • Temperatura de unión: -65°C a +175°C

    Características Eléctricas

    • Tensión directa máxima (VF): 0.6V (3A, +25°C)
    • Tensión directa máxima (VF): 0.625V (6A, +125°C)
    • Corriente inversa máxima (IR): 0.2mA (40V, +25°C)
    • Corriente inversa máxima (IR): 20mA (40V, +125°C)
    • Velocidad de conmutación extremadamente rápida
    Características Mecánicas
    • Encapsulado: Epoxy moldeado
    • Peso: 0.4 gramos (aproximadamente)
    • Temperatura de soldadura: 260°C máximo por 10 segundos
    • Resistencia a ESD: Machine Model = C, Human Body Model = 3B
    Características Térmicas
    • Resistencia térmica unión-caja (RθJC): 6°C/W
    • Resistencia térmica unión-ambiente (RθJA): 80°C/W
    • Requiere disipación adecuada según condiciones de operación
    Opciones de Empaque
    • 75 unidades por barra
    • 1,800 unidades en cinta y carrete
    • 2,500 unidades en cinta y carrete

    Aplicaciones Típicas

    • Fuentes de alimentación de conmutación
    • Inversores
    • Circuitos de protección y direccionamiento
    • Circuitos de conmutación inductiva
    • Sistemas automotrices (con sufijos NRVBD y SBRD)

    Especificaciones de Seguridad

    • Cumple con RoHS
    • Libre de plomo y halógenos
    • Calificado AEC-Q101 para aplicaciones automotrices
    • Capaz de PPAP
    • No recomendado para aplicaciones médicas críticas

    Consideraciones de Diseño

    • Requiere disipación térmica adecuada
    • Velocidad de conmutación dv/dt: 10,000 V/μs
    • Requiere validación de parámetros típicos por aplicación
    • Cumple con estándares JEDEC TO-252
    • Requiere verificación de disipación de potencia
